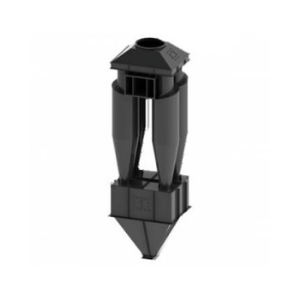

Циклон ЦН 15-500

Циклон ЦН 15-500 применяется

для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
очистки аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии; в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

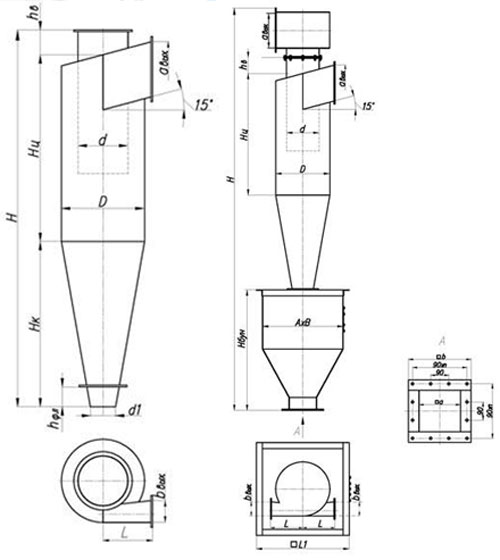

Габаритные и присоединительные размеры циклона ЦН 15-500

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклоны ЦН 15-500	790	790	3665	2615	3010	460	500	290	700
Наименование	F	a	b	L1	L2	B1	B	B1	Масса, кг
Циклоны ЦН 15-500	700	340	140	360	540	185	200	310	370

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-2УП	1225	880	4066	2717	3110	760	500	290	1100
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-2УП	700	340	294	360	540	200	310	660

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-2СП	1225	880	4320	2717	-	760	500	290	1100
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-2СП	700	340	294	360	540	200	310	650

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-4УП	1100	1330	4166	2715	3110	860	500	290	950
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-4УП	1200	578	340	630	672	200	310	1190

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-6УП	1765	1765	4216	2465	2860	1160	500	290	1600
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-6УП	1600	928	340	940	580	200	310	1920

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-6СП	1765	1765	4216	2465	2860	1160	500	290	1600
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-6СП	1600	928	340	940	580	200	310	1820

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-8УП	2300	2024	4366	2465	2860	1310	500	290	2150
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-8УП	1850	1188	340	1230	580	300	440	3032

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-500-8СП	2300	2024	4900	2465	-	1310	500	290	2150
Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-500-8СП	1850	1188	340	1230	580	300	440	3167

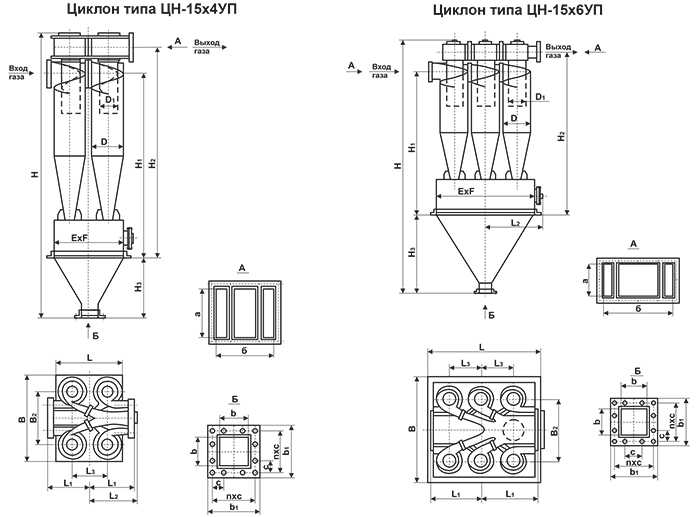

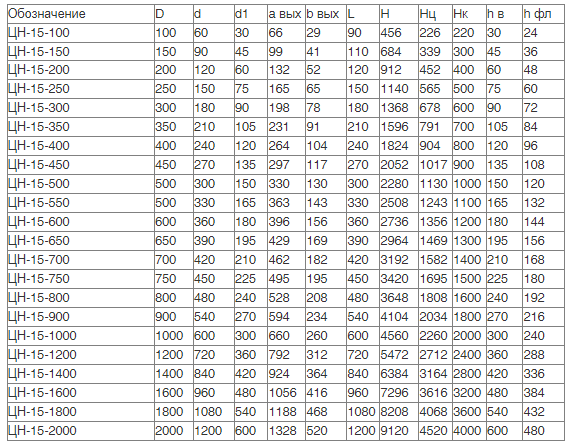

Габаритные размеры циклонов с “улиткой” и пирамидальным бункером

Типоразмер циклона	А	А1	В3	В4	а1	b2	d	axb	b	b1	nxc	d1	n1	n2
ЦН-15-200 х 1УП	185	160	105	80	40	40	8	132х52	100	168	2х70	8	-	-
ЦН-15-300 х 1УП	251	228	131	108	57	54	8	198х78	150	218	3х95	8	-	-
ЦН-15-400 х 1УП	317	292	157	132	73	66	8	264х104	200	268	3х80	8	-	-
ЦН-15-500 х 1УП	384	360	184	160	90	80	8	330х130	200	274	3х82	8	-	-
ЦН-15-600 х 1УП	482	448	242	208	112	104	13	396х156	200	306	3х90	10	-	-
ЦН-15-700 х 1УП	548	508	268	228	127	114	13	462х182	200	306	3х90	10	-	-
ЦН-15-800 х 1УП	614	580	294	260	145	130	13	528х208	200	306	3х90	14	-	-
ЦН-15-900 х 1УП	700	652	340	292	163	146	13	594х234	300	408	4х90	14	-	-
ЦН-15-1000 х 1УП	766	720	366	320	180	160	13	660х260	300	408	4х90	14	-	-
ЦН-15-1200 х 1УП	900	852	420	372	213	186	13	792х312	300	408	4х90	14	-	-
ЦН-15-300 х 2УП	281	240	259	220	120	110	13	198х176	200	306	3х90	14	-	-
ЦН-15-400 х 2УП	347	308	315	276	154	138	13	264х232	200	306	3х90	14	-	-
ЦН-15-500 х 2УП	434	384	398	348	128	116	13	330х284	300	406	4х90	14	-	-
ЦН-15-600 х 2УП	502	450	442	402	150	134	13	396х336	300	408	4х90	14	-	-
ЦН-15-700 х 2УП	568	519	494	444	173	146	13	462х388	300	408	4х90	14	-	-
ЦН-15-800 х 2УП	634	585	546	498	195	166	13	528х440	300	408	4х90	14	-	-
ЦН-15-900 х 2УП	700	651	600	549	217	183	13	594х492	300	408	4х90	14	-	-
ЦН-15-400 х 4УП	367	328	567	528	164	176	13	264х464	300	406	4х90	14	-	-
ЦН-15-500 х 4УП	434	392	667	627	196	209	13	330х563	300	406	4х90	14	-	-
ЦН-15-600 х 4УП	502	460	778	736	230	184	13	396х672	300	408	4х90	14	-	-
ЦН-15-700 х 4УП	568	528	882	840	176	210	13	462х776	300	408	4х90	14	-	-
ЦН-15-800 х 4УП	634	594	986	944	198	236	13	528х880	300	408	4х90	14	-	-
ЦН-15-900 х 4УП	700	660	1090	1048	220	262	13	594х984	300	408	4х90	14	-	-
ЦН-15-500 х 6УП	434	392	1022	980	196	196	13	330х918	300	408	4х90	14	2	5
ЦН-15-600 х 6УП	502	460	1198	1160	230	232	13	396х1092	300	408	4х90	14	2	5
ЦН-15-700 х 6УП	568	528	1372	1332	176	222	13	462х1266	300	408	4х90	14	3	6
ЦН-15-800 х 6УП	634	594	1548	1506	198	251	13	528х1440	300	408	4х90	14	3	6
ЦН-15-900 х 6УП	700	660	1720	1680	220	280	13	594х1614	300	408	4х90	14	3	6
ЦН-15-500 х 8УП	434	392	1282	1242	196	207	13	330х1178	300	408	4х90	14	2	6

Циклон ЦН 15-500 не применяется

для очистки взрывоопасных и токсичных сред;
для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов; 
для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;

В случае необходимости использования циклонов ЦН 15-500 для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15 500 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Технические характеристики Циклона ЦН 15-500-1УП

допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3; 
допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
допустимая запыленность газа для крупноабразивной пыли - концентрацию ее рекомендуется снижать в 2-3 раза от допустимой; 
максимальная температура очищаемого газа - не более 400° С; 
максимальное давление - 500 кгс/м2 (5кПа);
коэффициент гидравлического сопротивления для  одиночных циклонов - 182;
оптимальная скорость в обычных условиях - 3,5-4м/с;
при работе с абразивной пылью - 2,5 м/с;
внутренний диаметр циклона ЦН 15-500 - 500 мм.

Модель	Производительность, м³/ч		Рабочий объем	Масса, кг, не более	Габаритные размеры, мм
Модель	при W=2.5 м/с	при W=4.0 м/с	Рабочий объем	Масса, кг, не более	Габаритные размеры, мм
ЦН 15-500 X1УЛ	1800	2800	0.21	370	790x790x3665
ЦН 15-500 X2УП/СП	3500	5600	0.50	660/650	1225x880x4066
ЦН 15-500 X4УП/СП	7000	11300	0.77	1190/1120	1110x13304166
ЦН 15-500 X6УП/СП	10600	16900	1.30	1920/1820	1765x1765x4216
ЦН 15-500 X8УП/СП	14100	22600	2.33	2660/2550	2300x2024x4366

Для повышения пропускной способности по очищаемой среде и условий применения на базе циклона ЦН 15-500 изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-500 разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-500-1УП выполнены с камерой очищенного воздуха в виде улитки. Бункеры имеют пирамидальные форму. Циклон ЦН 15-500 одиночного исполнения изготовляют только с "правым" вращением газового потока.

Во время работы циклон ЦН 15-500 требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН 15-500 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15-500 устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

Выбор типоразмера для циклона 15, следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15-500 имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
