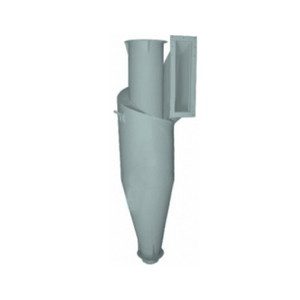

Циклон ЦН-24

Циклон ЦН-24 применяется:

• для очистки пылевоздушных потоков от крупных фракций твердых пылевых веществ, размером более 20 мкм;
• для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках;
• в деревообрабатывающей промышленности;
• при транспортировании сыпучих материалов, а также летучей золы.

Используются циклоны в качестве предварительной ступени очистки.

Циклоны изготавливаются с улиткой, так и без улитки.

Улитка применяется при установке вентилятора после циклона для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы.

Циклоны ЦН-24 применяются для очистки пылевоздушной смеси от слипающейся пыли, волокнистых фракций.

• Рекомендуемая скорость потока: 4,5 м/с, при температуре не более 400°С;
• Максимальное давление в циклоне должно быть не более 0,7 МПа;
• Эффективность очистки до 98 % фракций размером 90 мкм, и до 90 % с размером до 25 мкм (плотность входного пылевого потока для данных показателей – 2,1 кг/м³);
• При увеличении диаметра циклона, эффективность очистки снижается.

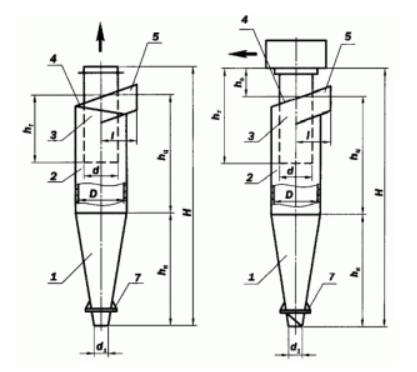

Конструкция циклона ЦН-24

1. конус;
2. цилиндр;
3. выхлопная труба;
4. винтовая крышка;
5. входной патрубок;
6. улитка;
7. опорный фланец.

Технические характеристики циклона ЦН-24
