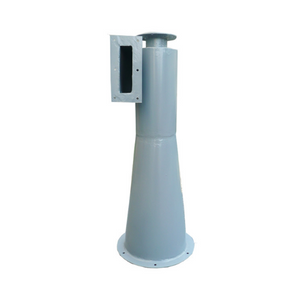

Циклон ЦОК

Циклоны ЦОК применяются для очистки газовоздушной смеси, загрязненной абразивной пылью и не имеющей волокнистых и слипающихся частиц.

В зависимости от условий эксплуатации, концентрации и дисперсного состава частиц пыли устройство используется в качестве основной или первичной очистки.

Циклон ЦОК не предназначен для очистки воздуха, который содержит взрывоопасную пыль, исключение составляют только некоторые виды сажи и талька.

Согласно ГОСТ 12.2.043 циклоны с обратным конусом относятся к 4 классу пылеулавливающих устройств.

Циклоны ЦОК широко применяются в металлургических, литейных цехах, на предприятиях термической обработки металлов, в заточных и обдирочных отделениях. Сфера применения и высокая эффективность очистки обусловлена особенностями конструкции.

Особенности циклона ЦОК

• входной патрубок для запыленного воздуха;
• корпус с цилиндрической верхней и конической нижней частью;
• отбойник в виде конуса, имеющего угол расширения 45º или 60º;
• крепление для отбойника;
• вертикальная выхлопная труба;
• соединительный фланец;
• опорный пояс;
• накопительный бункер;
• стальная эстакада для монтажа.

Конструкция циклона ЦОК

1. обратный конус;
2. цилиндр;
3. выхлопная труба;
4. входной патрубок;
5. коническая вставка;
6. присоединительный фланец.

Технические характеристики циклона ЦОК

Установочные размеры циклона на кронштейне со сбором пыли в коническом бункере ЦОК 1К – ЦОК 5К

Размеры циклонов с обратным конусом ЦОК

Размеры циклонов с бункером и выдвижным ящиком
