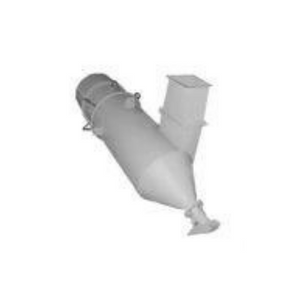

Циклон ЦВП серия 5.904-36

Заказать
Заказать

Циклон ЦВП с водяной пленкой предназначен:

  • для очистки запыленного воздуха, на производствах в ходе которых в воздух выделяются различные виды нецементирующейся пыли;
  • для очистки пыли возникающей при транспортировке песка, глины, угля, известняка, абразивов и различных руд;
  • для очистки влажной, липкой и содержащей волокнистые включения.

Циклон данного типа для очистки воздуха использует воду, поэтому он не может применяться для очистки воздуха от цементирующейся пыли.

Рекомендовано устанавливать данные циклоны внутри помещений. В случае установки циклона вне помещений, следует позаботиться о системе подогрева бачка, водоподводящей системы, коллекторы, смывного устройства и шламоотводящего конуса, во избежание замерзания в данных элементах воды.

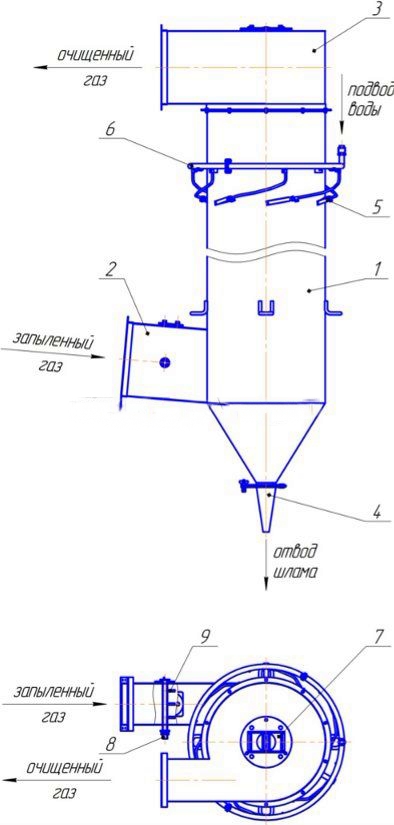

Конструкция циклона ЦВП

  1. корпус;
  2. патрубок воздухоподводящий;
  3. улитка;
  4. конус шламоотводящий;
  5. сопло;
  6. коллектор;
  7. крышка;
  8. труба;
  9. сопло.

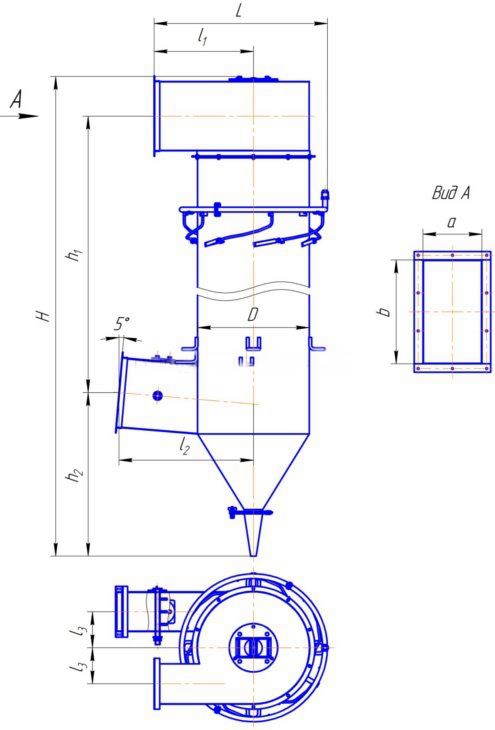

Габаритные размеры циклона ЦВП

ЦВП Производительность по воздуху, м3/ч Основные размеры, мм Масса*, кг
D L l1 l2 l3 H h1 h2 a b
3 1250-2000 315 553 283 445 102,5 2434 1711 595 110 195 63,9
4 2000-3200 400 673 360 505 130 3014 2173 685 140 250 106,7
5 3100-5000 500 813 450 640 162,5 3584 2806 792 175 310 161,0
6 4900-7800 630 993 565 765 205 4554 3401 927 220 390 237,0
8 7700-13000 800 1233 720 1025 250 5699 4305 1116 280 495 369,7
10 12500-20000 1000 1513 900 1335 325 7044 5367 1336 350 620 569,5

Расход воды для орошения стенок циклона

Наименование Орошение стенок циклона Периодическое смывание стенок входного патрубка
Расход воды, л/с Число сопел Расход воды, л/с Число форсунок
ЦВП 3 0,14 3 1,1 1
ЦВП 4 0,17 4 1,2 1
ЦВП 5 0,21 5 1,4 2
ЦВП 6 0,27 6 1,6 2
ЦВП 8 0,35 7 2,0 3
ЦВП 10 0,43 8 2,4 3
