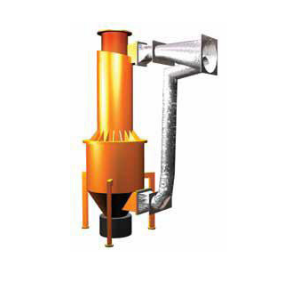

Циклон ЦЗП

Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.) Могут быть использованы в качестве первой ступени очистки в системах вен­тиляции при плазменных процессах.

Принцип работы вихревого циклона основан на дополнительной закрутке основного пылевого потока путем тангенциальной подачи запыленного воздуха в нижнюю часть корпуса. Проведенные исследования показали, что при очистке воздуха от кварцевой пыли стандартных размеров остаточная запыленность на выходе из ЦЗП в 2,5 раза меньше по сравнению с циклоном ЦН-11 той же производительности.

Фирма выпускает циклоны от 1300 до 9000 м3/ч

Принцип работы

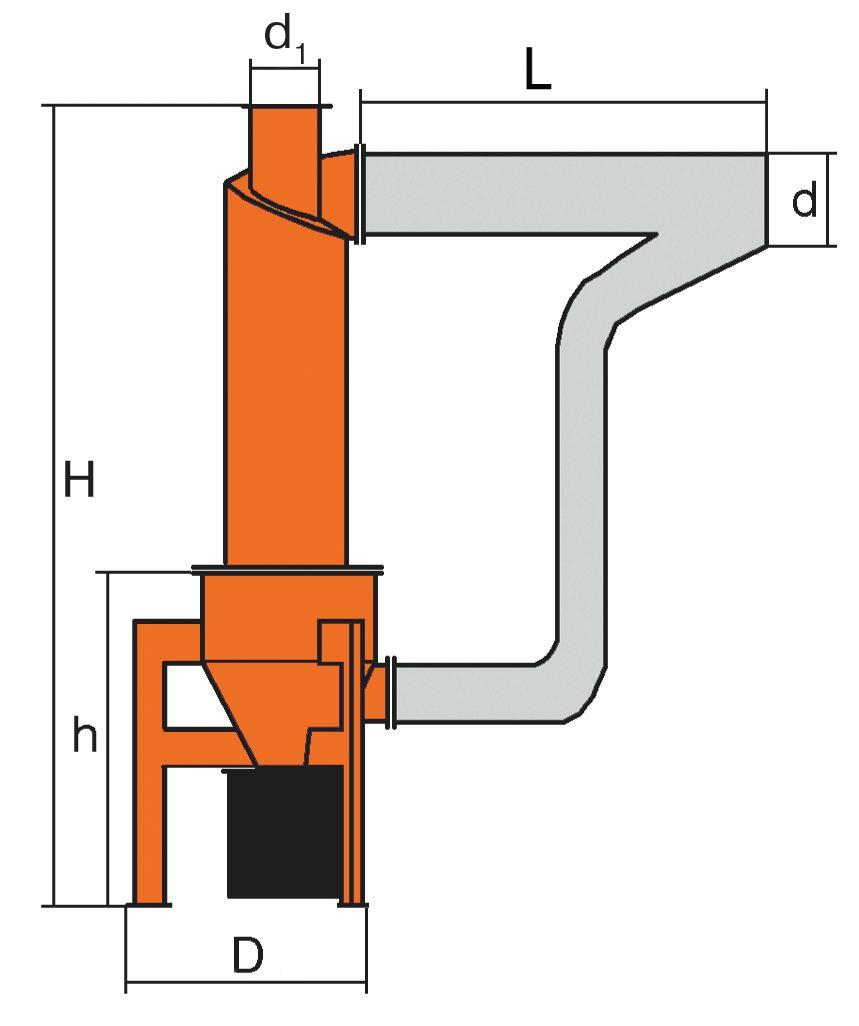

Циклон с центральным закрученным потоком состоит из сепарацион­ной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя. В сепарационной камере первичный и вторичный потоки запыленного воз­духа закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количес­тва воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 через нижний пат­рубок.

Технические характеристики
