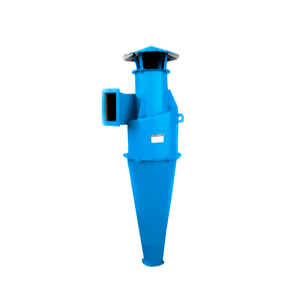

Циклон Гипродревпрома типа Ц-1150

Циклон Гипродревпрома Ц-1150 - пылеулавливающая установка, предназначенная для устранения древесных отходов.

Основная область применения - предприятия деревообрабатывающей промышленности, где в процессе обработки на различных станках древесины и материалов из дерева возникает большое количество вредных отходов (стружки, опилок и пыли).

Система вытяжки запыленного воздуха, как правило, предусмотрена в местах его максимальной концентрации и скопления.

Конструкция циклона Ц-1150

Циклон Гипродревпрома типа Ц-1150 - 1

Согласно схеме выше, циклон типа Ц-1150 состоит из:

  1. Конуса;
  2. Корпуса;
  3. Сепаратора;
  4. Зонта;
  5. Косынки;
  6. Входного патрубка;
  7. Крышки корпуса.

Весь агрегат в целом можно разделить на 2 части: цилиндрическая и конусная часть корпуса, которые скреплены между собой фланцевым соединением.

Характеристики циклона Ц-1150

  • Скорость входа пылевоздушной смеси через входной патрубок: 16-20 м/с;
  • Давление пылевоздушной смеси: до 2500 Па;
  • В в патрубок под углом;
  • После попадания в циклон, смесь закручивается воздушным потоков закручивается, под воздействием центробежной силы крупно- и мелкодисперсные частицы древесины ударяются о стенки корпуса и сползают по конусной части корпуса в бункер;
  • Очищенный воздух попадает в сепаратор, где проходит дополнительную очистку и поднимается вверх к выходному патрубку;
  • Материал изготовления стандартного варианта циклона - углеродистая сталь;
  • Изготавливаются с левым или правым вращением воздушного потока;
  • Возможно батарейное исполнение для повышения степени очистки воздуха (отделения древесных отходов) с компоновкой нескольких агрегатов по 2, 4, 6 или 8 шт.

Технические характеристики циклона Ц-1150

Модель Циклон Гипродревпрома Ц-1150
Назначение Улавливание стружки, древесной пыли и микрочастиц
Сфера применения Деревообрабатывающая промышленность
Степень очистки воздуха 84% - 96%
Производительность 9500-14000 м 3 /час
Диаметр 1150 мм
Высота 5255 мм
Вращение воздушного потока Правое или левое
Скорость поступления воздуха 16 - 20 м/с
Материал изготовления Углеродистая сталь (под заказ - нержавейка, алюминий и прочие)
Вес 313 кг
Температура перемещаемых газов от -20°С до +100°

Габаритно-присоединительные размеры циклона Ц-1150

Циклон Гипродревпрома типа Ц-1150 - 2

D D1 D2 d d1 H H1 H2 L A B C
1150 630 1145 390 350 5255 2520 1260 790 1285 525 263
