Циклон Гипродревпрома типа Ц-450

Циклон Гипродревпрома Ц-450 предназначен для улавливания из пылевоздушной смеси древесных отходов (стружки, опилок, пыли) в пневмотранспорте и аспирации. Для волокнистой и слипающейся пыли циклон Ц-450 не применяется.

Основная область применения - предприятия деревообрабатывающей промышленности, где в процессе обработки на различных станках древесины и материалов из дерева возникает большое количество вредных отходов (стружки, опилок и пыли).

Система вытяжки запыленного воздуха, как правило, предусмотрена в местах его максимальной концентрации и скопления.

Конструкция циклона Ц-450

Циклон состоит из корпуса, конуса, входного патрубка с завихрителем, зонта и выхлопной трубы с сепаратором, работающий по принципу жалюзийного пылеуловителя с винтовым входом. Сепаратор в нижней части выхлопной трубы дополнительно раскручивает запыленный поток воздуха и увеличивает очистку воздуха.

В нижней части сепаратора установлено коническое кольцо, исключающее захват взмученных частиц пыли потоком очищенного воздуха.Степень очистки при улавливании стружек и опилок составила 91% на циклонах больших диаметров и 97% на циклонах малых диаметров. При улавливании шлифовальной пыли степень очистки составила соответственно 76% и 87% соответственно.

Циклоны Ц-450 изготавливаются правого и левого исполнения.При установке циклона вне помещения после пылевого вентилятора (работа на нагнетание) требуется ЗОНТ для предотвращения попадания осадков.

При установке циклона до вентилятора (работа на разряжение) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления.

Согласно схеме выше, циклон типа Ц-450 состоит из:

1. Конуса;
2. Корпуса;
3. Сепаратора;
4. Зонта;
5. Косынки;
6. Входного патрубка;
7. Крышки корпуса.

Весь агрегат в целом можно разделить на 2 части: цилиндрическая и конусная часть корпуса, которые скреплены между собой фланцевым соединением.

Характеристики циклона Ц-450

• Скорость входа пылевоздушной смеси через входной патрубок: 16-20 м/с;
• Давление пылевоздушной смеси: до 2500 Па;
• Допустимая запыленность воздуха для слабо слипающейся пыли – 1000 кг/м3;
• Допустимая запыленность воздуха для средне слипающейся пыли – 250 кг/м3;
• Коэффициент гидравлического сопротивления – 147;
• Степень очистки пыли = 10 мкм, плотностью 2,72 (см3) – 80%;
• Δpопт (при tг = +20ºС) = 1372 Па;
• ζц = 210 КГС;
• Материал изготовления стандартного варианта циклона - углеродистая сталь;
• Возможно батарейное исполнение для повышения степени очистки воздуха (отделения древесных отходов) с компоновкой нескольких агрегатов по 2, 4, 6 или 8 шт.

Технические характеристики циклона Ц-450

Габаритно-присоединительные размеры циклона Ц-450

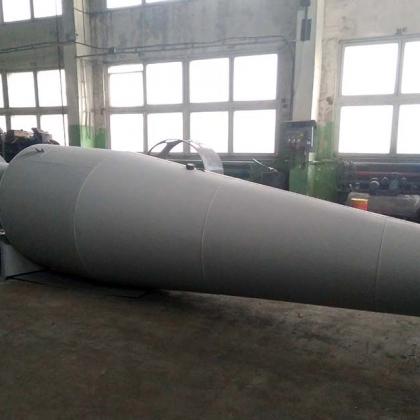

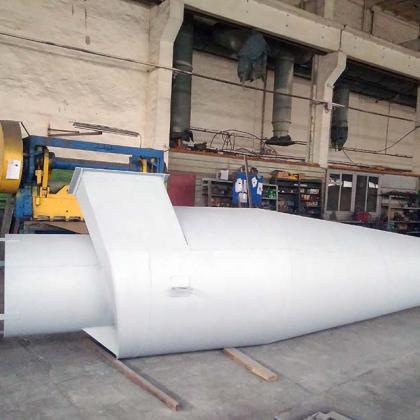

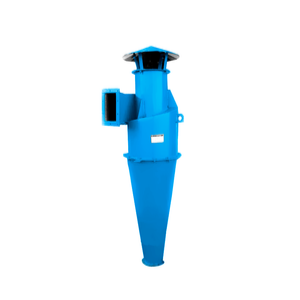

Внешний вид циклона Ц-450
