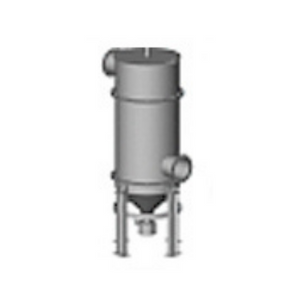

Циклон-каплеуловитель КЦТ

Циклоны-каплеуловители КЦТ предназначены для улавливания капельной орошающей жидкости с осевшими на каплях частицами пыли и наиболее часто применяются в качестве сепаратора капель в скрубберах Вентури. Могут также использоваться как самостоятельная ступень очистки при улавливании пылей размером частиц более 5 мкм.

Конструктивно центробежные каплеуловители типа КЦТ представляют собой малогабаритные прямоточные циклоны с рабочей частью высотой 1,5 D (где D – диаметр циклона).

Круглый выходной патрубок циклона утоплен внутрь корпуса аппарата на величину 0,1D и смещен в сторону оси на расстояние 0,1D.

Материал основных деталей: корпус, патрубки, по желанию заказчика различной толщины.

Каплеуловители типа КЦТ рассчитаны на применение в районах с сейсмичностью не более 7 баллов. Климатическое исполнение – У категория размещения 1 по ГОСТ 15150-69, относится к группе несгораемых изделий, предназначены для установки в производствах Г и Д по СНиП 2.09.02-85.

Основные параметры:

• концентрация жидкости в газе, поступающая в аппарат не более – 1 л/м 3 ;
• предельная температура очищаемого газа – 800С;
• скорость газа в свободном сечении аппарата – 3,5 – 5 м/с;
• гидравлическое сопротивление - 350 Па (35 кгс/м² );
• концентрация капельной влаги на выходе – 70 мг/м³;

Аэродинамические характеристики КЦТ

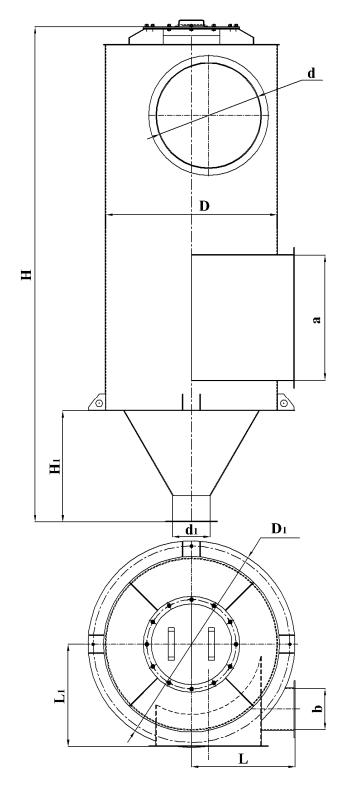

Габаритные размеры КЦТ
