Циклон ЛИОТ

Циклон ЛИОТ предназначен для сухой очистки газо-воздушных смесей от не слипающихся и не волокнистых включений, размер которых составляет менее 10 мкм.

Устройства широко применяются в качестве основной очистки на предприятиях по хранению и переработке зерновых. В составе аспирационных систем на условиях предварительной очистки могут использоваться в машиностроении, металлургии, производстве стройматериалов и на химических предприятиях.

По направлению движения входящего потока различают установки правого и левого исполнения.

В составе аспирационных систем могут располагаться до или после вентилятора. При работе на нагнетании давления на выходном патрубке монтируется зонт, который защищает внутренний объем от осадков.

В случае работы на разряжении (всасывании) на выходе устанавливается спиральный патрубок, который снижает гидравлическое сопротивление и уменьшает нагрузку на вентилятор.

Устройства не предназначены для очистки газов с повышенной влажностью и работы в местах с образованием конденсата.

Конструкция

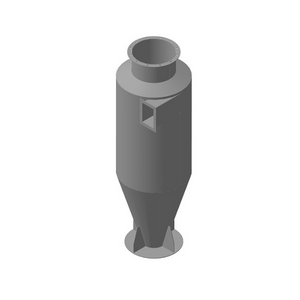

Конструктивно циклон ЛИОТ состоит из стального корпуса, который имеет цилиндрическую форму средней части, с расположенным на ней входным патрубком и коническую форму нижней части.

Внутри корпуса смонтирована вертикальная труба с зонтом или спиральным патрубком, через которую удаляется очищенный воздух. Корпус циклона в нижней части соединяется с бункером для накопления пыли.

Для повышения устойчивости конструкции и надежности соединения используются четыре вертикальных ребра-опоры.

Все детали циклона ЛИОТ выполняются из углеродистых марок стали, при наличии в пылевом потоке абразивных частиц или агрессивных химических веществ конструкция изготавливается из легированной стали. Модельный ряд представлен десятью различными вариантами с различными размерами.

Технические характеристики циклона ЛИОТ
