Циклон МАТ-526-1300

Циклон МАТ-526-1300 предназначен для улавливания различных видов сухой, неслипающейся пыли с высокой начальной концентрацией. Циклон широко применяется в различных отраслях промышленности, таких как машиностроение, судостроение, аккумуляторное производство и других.

Данное оборудование может использоваться в качестве первой ступени очистки в системах вентиляции, например, при плазменной обработке материалов.

Принцип работы вихревого циклона основан на дополнительной закрутке основного пылевого потока за счет тангенциальной подачи загрязненного воздуха в нижнюю часть корпуса

Циклоны выпускаются с производительностью от 1300 до 9000 м³/ч.

Принцип работы МАТ-526-1300

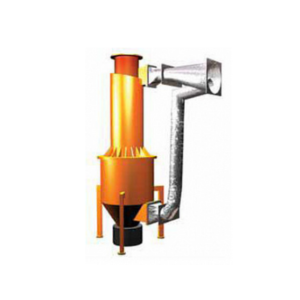

Циклон МАТ-526-1300 с центральным закрученным потоком состоит из сепарационной камеры, патрубка-завихрителя вторичного потока (расположенного под углом 15° к горизонту), патрубка-завихрителя первичного потока и съемного бункера-накопителя.

В сепарационной камере первичный и вторичный потоки загрязненного воздуха закручиваются в одном направлении. Под действием центробежных сил частицы пыли перемещаются к стенкам корпуса и опускаются в бункер-накопитель. К патрубкам подключается обвязка, собранная из воздуховодов. В вертикальной части обвязки между воздуховодами установлен дроссель-клапан.

Диаметры воздуховодов подобраны таким образом, чтобы 2/3 объема воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 — через нижний.

Габаритные размеры МАТ-526-1300

Технические характеристики МАТ-526-1300
