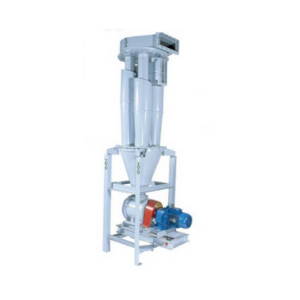

Циклон У21-ББЦ

Циклон У21-ББЦ предназначен для очистки запыленного воздуха, поступающего из аспирационных и пневмотранспортных сетей хлебоприемных и хлебоперерабатывающих предприятий.

Циклоны изготавливаются по I категории в климатическом исполнении «У». У21-ББЦ изготавливаются десяти типоразмеров в четырех исполнениях:

• с выбросом очищенного воздуха вбок;
• вверх с двумя типами привода шлюзовых затворов каждый.

Привод блока шлюзовых затворов может быть от электродвигателя и редуктора или от мотор-редуктора.

Эффективность улавливания крупной зерновой пыли 95-98%.

Входной патрубок (с ответным фланцем и прокладкой), служащей для подачи запыленного воздуха в циклоны, представляет собой сварной переходник с двумя фланцами.

Одним фланцем (прямоугольным) патрубок присоединяется к батареи циклонов, а вторым (круглым) к воздуховоду запыленного воздуха.

Сборный конус, служащий для сбора осаженной пыли, представляет собой сварной конический переходник с двумя фланцами. Одним фланцем сборный конус крепится к нижней крышке батареи, а ко второму крепится агрегат шлюзовых затворов своим входным фланцем.

Агрегат шлюзовых затворов, служащий для вывода собранной пыли в пылепровод, представляет собой сборную конструкцию, состоящую из шлюзового затвора, привода и выпускного патрубка.

Станина, служащая для установки батареи циклонов и агрегата шлюзовых затворов, представляет собой металлоконструкцию, сваренную из профильного проката.

Технические характеристики циклонов У21-ББЦ
