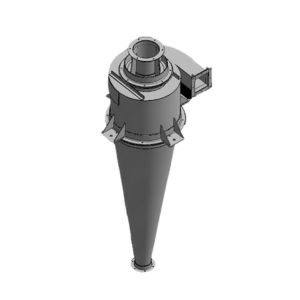

Циклон УЦ-560

Циклон УЦ-560 является ключевым оборудованием в системах пневмотранспорта древесных отходов и эффективным решением для очистки воздуха от выбросов деревообрабатывающих производств. Он предназначен для улавливания неслипающихся и неволокнистых пылей, включающих стружку, опилки и шлифовальную пыль. Надежная конструкция и высокая производительность обеспечивают его широкое применение на мебельных комбинатах и предприятиях деревообрабатывающей промышленности.

Модификации и принцип работы

Оборудование выпускается в четырех модификациях, отличающихся отношением диаметра выхлопного патрубка к диаметру корпуса. Этот параметр напрямую определяет эффективность очистки и уровень аэродинамического сопротивления. Наиболее востребованной является первая модификация, предлагающая оптимальный баланс между качеством очистки и потерей давления. С увеличением номера модификации эффективность улавливания частиц несколько снижается, но уменьшается и сопротивление воздушному потоку, что позволяет гибко настраивать систему под конкретные технологические задачи.

Высокая эффективность очистки

Эффективность очистки запыленного воздуха циклоном УЦ-560 варьируется от 91% до 99%. В случаях, когда в составе древесных отходов отсутствует мелкая шлифовальная пыль, показатель очистки возрастает и может достигать 96–99%. Это делает циклон особенно эффективным для большинства технологических процессов в деревообработке, обеспечивая соответствие строгим экологическим и санитарным нормам.

Установка и условия эксплуатации

Циклоны УЦ-560 обладают универсальностью в монтаже: их можно устанавливать как на нагнетательной, так и на всасывающей стороне вентилятора. При монтаже на всасывающей стороне вместо стандартного зонта рекомендуется применять улитку. Для обеспечения стабильной и эффективной работы необходимо строго соблюдать следующие условия:

• Поддерживать скорость входящего газового потока в диапазоне 12–16 м/с
• Учитывать аэродинамическое сопротивление циклона, составляющее от 1500 до 2200 Па

Технические характеристики УЦ-560
