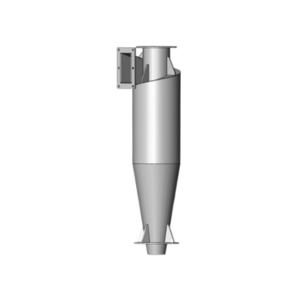

Циклоны ЦН-15У

Циклоны ЦН-15У предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.

Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует. Наклон входящего патрубка 15°.

Циклоны ЦН-15У отличаются от циклона ЦН-15 меньшей высотой.

По сравнению с ЦН-15 циклоны ЦН-15У имеют несколько худший коэффициент очистки, поэтому применение может быть оправдана только в тех случаях, когда имеются ограничения газоочистной установки по высоте.

Устройство циклонов ЦН-15У

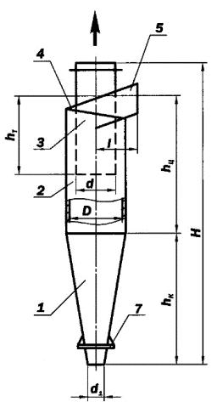

Циклон ЦН-15У без улитки

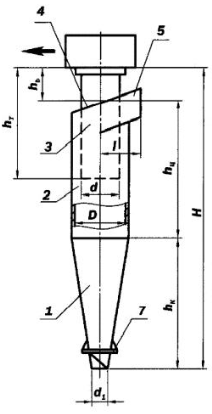

Циклон ЦН-15У с улиткой

1. Конус;
2. Цилиндр;
3. Выхлопная труба;
4. Винтовая крышка;
5. Входной патрубок;
6. Улитка;
7. Опорный фланец.

Технические характеристики циклонов ЦН-15У
