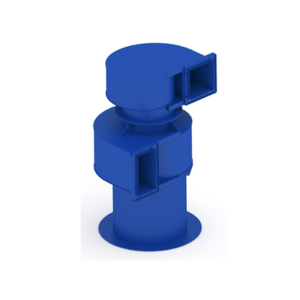

Циклоны-разгрузители ЦРФ

Заказать
Заказать

Циклоны-разгрузители ЦРФ предназначены для улавливания сухих неслипающихся пылей в закольцованных системах пневмотранспорта или в качестве предварительной ступени очистки в системах аспирации. Это надежное решение для эффективного отделения твердых частиц от воздушного потока в промышленных условиях.

Конструктивные особенности и подбор модели

Модели циклонов отличаются длиной цилиндрической части, наличием или отсутствием конической части разной высоты. Такая компоновка позволяет выбрать оптимальную конструкцию для конкретного улавливаемого продукта, обеспечивая максимальную эффективность сепарации и адаптируя оборудование под технологическую задачу.

Рекомендации по подбору модели

В зависимости от характеристик улавливаемого материала рекомендуется выбирать следующие модели циклонов, что гарантирует высокую производительность и качество очистки:

  • Циклоны ЦРФ1 – рекомендованы для улавливания крупной стружки.
  • Циклоны ЦРФ2 – для стружки и мелких опилок.
  • Циклоны ЦРФ3 – для стружки, опилок и мелкой, например, шлифовальной пыли.
  • Циклоны ЦРФ4 – для крупной и мелкой пыли.
  • Циклоны ЦРФ5 – для мелкой пыли.
  • Циклоны ЦРФ6 – для мелкой пыли.

Комплектации и установка

Циклоны-разгрузители предлагаются в различных комплектациях, предназначенных для разных способов сбора и выгрузки уловленного материала, что обеспечивает гибкость интеграции в существующие производственные линии:

  • Комплектация 1 и 3: циклоны предназначены для установки на силосы, бункеры, контейнеры и другие емкости для сбора пыли.
  • Комплектация 2: циклоны устанавливаются на эстакаду (идет в комплекте) для удобной выгрузки материала в биг-бег (мягкий контейнер).
  • Комплектация 4: циклоны монтируются на опорные стойки и комплектуются пылесборной тележкой для мобильного сбора и транспортировки отходов.

Габаритные и присоединительные размеры

ЦРФ, комплектация 1

Условные обозначения:

  1. Раскручиватель
  2. Улитка
  3. Форбункер
  4. Шлюзовый перегрузчик
  5. Переход под мягкий контейнер
  6. Опоры
  7. Пылесборная тележка
№ D, мм L,м³/ч*10³ (Ф1-Ф5) L,м³/ч*10³ (Ф6) Wвх, м/с(Ф1-Ф5) Wвх, м/с(Ф6) Wвых, м/с(Ф1-Ф5) Wвых, м/с(Ф6)
1 400 1,7-2 0,8-1 12-20. 12-14. 6-10. 11-14.
2 500 2,7-3,2 1,3-1,6
3 560 3,4-4 1,6-2
4 630 4,3-5,1 2,1-2,5
5 710 5,4-6,4 2,7-3,2
6 800 6,9-8,1 3,3-4
7 900 8,7-10,3 4,1-5
8 1000 10,7-12,7 5,1-6,2
9 1250 16,8-20 8-9,8
10 1400 21-25 10-12,2
11 1600 27,5-32,6 13-16
12 1800 32-40,5 16-20

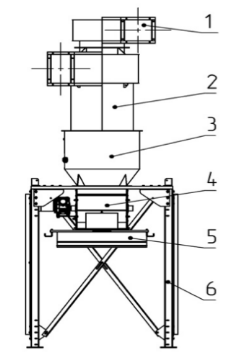

ЦРФ, комплектация 2

Условные обозначения:

  1. Раскручиватель
  2. Улитка
  3. Форбункер
  4. Шлюзовый перегрузчик
  5. Переход под мягкий контейнер
  6. Опоры
  7. Пылесборная тележка
№ D, мм L,м³/ч*10³ (Ф1-Ф5) L,м³/ч*10³ (Ф6) Wвх, м/с(Ф1-Ф5) Wвх, м/с(Ф6) Wвых, м/с(Ф1-Ф5) Wвых, м/с(Ф6)
1 400 1,7-2 0,8-1 12-20. 12-14. 6-10. 11-14.
2 500 2,7-3,2 1,3-1,6
3 560 3,4-4 1,6-2
4 630 4,3-5,1 2,1-2,5
5 710 5,4-6,4 2,7-3,2
6 800 6,9-8,1 3,3-4
7 900 8,7-10,3 4,1-5
8 1000 10,7-12,7 5,1-6,2
9 1250 16,8-20 8-9,8
10 1400 21-25 10-12,2
11 1600 27,5-32,6 13-16
12 1800 32-40,5 16-20

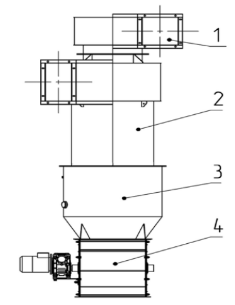

ЦРФ, комплектация 3

Условные обозначения:

  1. Раскручиватель
  2. Улитка
  3. Форбункер
  4. Шлюзовый перегрузчик
  5. Переход под мягкий контейнер
  6. Опоры
  7. Пылесборная тележка
№ D, мм L,м³/ч*10³ (Ф1-Ф5) L,м³/ч*10³ (Ф6) Wвх, м/с(Ф1-Ф5) Wвх, м/с(Ф6) Wвых, м/с(Ф1-Ф5) Wвых, м/с(Ф6)
1 400 1,7-2 0,8-1 12-20. 12-14. 6-10. 11-14.
2 500 2,7-3,2 1,3-1,6
3 560 3,4-4 1,6-2
4 630 4,3-5,1 2,1-2,5
5 710 5,4-6,4 2,7-3,2
6 800 6,9-8,1 3,3-4
7 900 8,7-10,3 4,1-5
8 1000 10,7-12,7 5,1-6,2
9 1250 16,8-20 8-9,8
10 1400 21-25 10-12,2
11 1600 27,5-32,6 13-16
12 1800 32-40,5 16-20

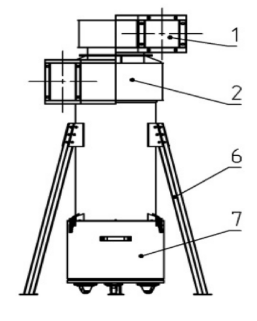

ЦРФ, комплектация 4

Условные обозначения:

  1. Раскручиватель
  2. Улитка
  3. Форбункер
  4. Шлюзовый перегрузчик
  5. Переход под мягкий контейнер
  6. Опоры
  7. Пылесборная тележка
№ D, мм L,м³/ч*10³ (Ф1-Ф5) L,м³/ч*10³ (Ф6) Wвх, м/с(Ф1-Ф5) Wвх, м/с(Ф6) Wвых, м/с(Ф1-Ф5) Wвых, м/с(Ф6)
1 400 1,7-2 0,8-1 12-20. 12-14. 6-10. 11-14.
2 500 2,7-3,2 1,3-1,6
3 560 3,4-4 1,6-2
4 630 4,3-5,1 2,1-2,5
5 710 5,4-6,4 2,7-3,2
6 800 6,9-8,1 3,3-4
7 900 8,7-10,3 4,1-5
8 1000 10,7-12,7 5,1-6,2
9 1250 16,8-20 8-9,8
10 1400 21-25 10-12,2
11 1600 27,5-32,6 13-16
12 1800 32-40,5 16-20

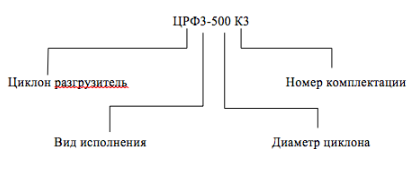

Условное обозначение:
