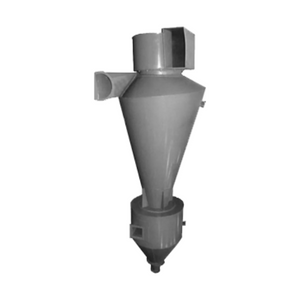

Циклоны СИОТ

Циклоны СИОТ предназначены:

• для очистки запыленного воздуха от различных видов смачиваемой пыли, конденсационных аэрозолей;
• для очистки воздуха с начальной концентрацией пыли до 5000 мг/м³

В циклонах СИОТ отсутствует цилиндрическая часть корпуса и треугольная форма входного патрубка.

Устанавливаются циклоны как на всасывающей, так и на нагнетательной стороне вентилятора.

При очистке воздуха от абразивных пылей нижнюю часть циклона необходимо бронировать корунд-цементом.

Принцип работы циклонов СИОТ

Промыватель СИОТ— прямоточный мокрый пылеуловитель, в котором улавливание пыли происходит путем осаждения ее на смоченные стенки корпуса под действием центробежных сил, а также промывки воздуха распыляемой водой. Вода, стекающая со стенок, поступает на винтовое коническое днище. Между образующими этого днища через входное сечение в промыватель подается воздух, под действием которого вода, поступающая на днище, увлекается потоком воздуха к верхней образующей (в направлении его вращения), срывается с нее и попадает на входящую в промыватель струю воздуха, распыляется и увлекается в среднюю часть промывателя.

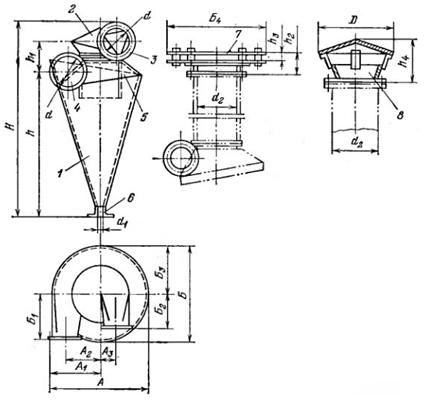

Благодаря этим эффектам (центробежной сепарации и промывки воздуха распыляемой водой) промыватели СИОТ более эффективны, чем пленочные циклоны, особенно но при очистке от мелких фракций пыли. В сливной патрубок поступает лишь тяжелая загрязненная часть вращающейся по дну пульпы, а остальная часть воды продолжает циркулировать и многократно использоваться в аппарате. Основные узлы: цилиндрический и конический корпуса, раскручиватель и водоподающая система. Днище выполнено в виде винтовой конической поверхности с вершиной на оси промывателя.

Входной патрубок переходит с круглого сечения на треугольное, снизу и сбоку которого предусмотрен уступ, разграничивающий сухую и смоченную поверхности промывателя. Сливной патрубок в нижней части днища служит для удаления шлама через наклонную мигалку. Большая часть воды через форсунки попадает в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса, а другая часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Вывод воздуха из промывателя осуществляется через раскручиватель, выполненный в виде улитки. Для пусковой регулировки при наладке служит вентиль.Входной и выходной патрубки могут быть установлены под любым углом друг к другу.

Технические характеристики циклонов СИОТ
