Циклоны СК-ЦН-34
Циклоны СК-ЦН-34 предназначены для cyxой очистки cажегазовыx и cажевоздyшныx смесей от твердых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (теxничеcкого углерода) производства.
Системы очистки газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий. В зависимости от свойств пыли и его дисперсного состава частиц данные циклоны рекомендуется использовать в качестве первой ступени очистки воздyxа.
Конструкция циклона спирально-коническая разработана НИИОГазом, цифра 34 обозначает соотношение диаметров выхлопной трубы и цилиндрической части циклона, выполняются в правом и левом исполнении.
При равных производительностях с цилиндрическими отличаются от последних большими габаритными размерами и поэтому обычно не применяются в групповом исполнении.
Технические характеристики СК-ЦН-34:
- Массовая концентрация пыли в очищаемом газе для слабо слипающихся пылей не более 1000 г/м3.
- Температура очищаемого газа не более 250 °С.
- Давление (разрежение) не более 1150 Па. Эффективность очистки от пыли не менее 95%.

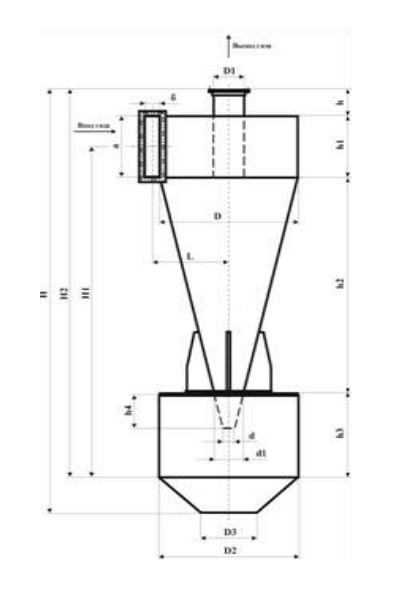

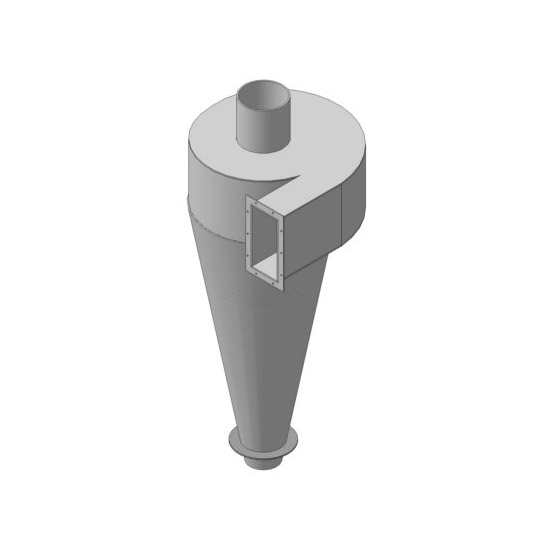

Общий вид циклона СК-ЦН-34
Основные параметры
|
Внутренний диаметр |
Производительность циклона (м2/ч) |
|
|
2,5 |
3,0 |
|
|
200 |
280 |
340 |
|
300 |
630 |
760 |
|
400 |
1100 |
1350 |
|
500 |
1800 |
2120 |
|
600 |
2540 |
3050 |
|
700 |
3460 |
4150 |
|
800 |
4520 |
5430 |
|
900 |
5730 |
6870 |
|
1000 |
7100 |
8480 |
|
1200 |
10200 |
12200 |
|
1400 |
13800 |
16620 |
|
1600 |
18100 |
21710 |
|
1800 |
23000 |
27450 |
|
2000 |
28300 |
33900 |
|
2200 |
34200 |
41000 |
Габаритные присоединительные размеры циклона СК-ЦН-34
|
Типо |
Размеры, мм |
||||||||||||||
|
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
|
D |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
D1 |
70 |
100 |
135 |
170 |
205 |
240 |
270 |
305 |
340 |
410 |
475 |
545 |
610 |
680 |
750 |
|
D2 |
220 |
330 |
440 |
550 |
660 |
770 |
880 |
990 |
1100 |
1320 |
1540 |
1760 |
1980 |
2200 |
2420 |
|
D3 |
100 |
150 |
200 |
300 |
400 |
||||||||||
|
d* |
45 |
65 |
85 |
105 |
130 |
150 |
170 |
195 |
215 |
255 |
300 |
340 |
385 |
430 |
475 |
|
d1* |
55 |
80 |
110 |
135 |
160 |
190 |
215 |
240 |
270 |
320 |
375 |
430 |
480 |
535 |
590 |
|
L |
122 |
182 |
243 |
304 |
365 |
425 |
486 |
547 |
608 |
729 |
850 |
972 |
1094 |
1215 |
1337 |
|
H |
860 |
1290 |
1720 |
2155 |
2585 |
3015 |
1445 |
3875 |
4305 |
5165 |
6030 |
6890 |
7750 |
8610 |
9470 |
|
H1 |
635 |
955 |
1270 |
1590 |
1910 |
2225 |
2540 |
2860 |
3180 |
3810 |
4450 |
5085 |
5720 |
6355 |
6990 |
|
H2 |
740 |
1105 |
1475 |
1845 |
2210 |
2580 |
2950 |
3320 |
3690 |
4425 |
5160 |
5900 |
6635 |
7310 |
8110 |
|
h |
55 |
75 |
100 |
125 |
145 |
175 |
205 |
225 |
255 |
305 |
350 |
400 |
450 |
500 |
550 |
|
h1 |
105 |
155 |
210 |
260 |
310 |
360 |
415 |
465 |
515 |
620 |
725 |
830 |
930 |
1035 |
1140 |
|
h2 |
420 |
635 |
845 |
1055 |
1265 |
1475 |
1690 |
1900 |
2110 |
2530 |
2955 |
3375 |
3795 |
4220 |
4640 |
|
h3 |
160 |
245 |
325 |
405 |
490 |
570 |
650 |
730 |
810 |
970 |
1135 |
1295 |
1460 |
1620 |
1780 |
|
h4* |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
180 |
210 |
240 |
270 |
300 |
330 |
|
a |
103 |
155 |
206 |
258 |
309 |
360 |
412 |
463 |
515 |
618 |
721 |
824 |
927 |
1030 |
1135 |
|
б |
43 |
64 |
86 |
107 |
128 |
150 |
171 |
193 |
214 |
257 |
300 |
342 |
385 |
428 |
473 |
|
Масса, |
70 |
110 |
210 |
270 |
330 |
390 |
455 |
590 |
670 |
820 |
1270 |
1510 |
1830 |
2200 |
2500 |
