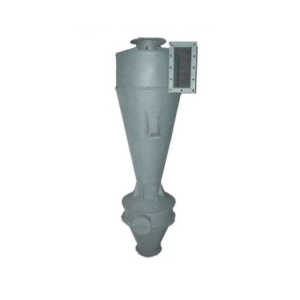

Циклоны СК-ЦН-34М
Циклоны СК-ЦН-34М предназначены для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства.
Конические циклоны характеризуются более удлиненной конической частью и спиральным входным патрубком.
Циклоны СК-ЦН-34М применяют для улавливания пылей, обладающих высокой абразивностью частиц или их высокой слипаемостью. Однако потери давления в этих циклонах примерно в 2 раза больше, чем в циклонах СДК-ЦН-33, СК-ЦН-34.
Конические циклоны обеспечивают наибольшую эффективность пылеулавливания.

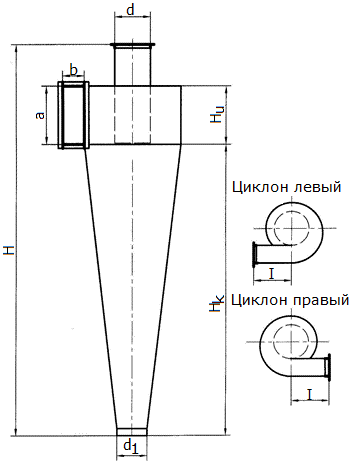

Циклоны изготавливаются как для «правого», так и для «левого» вращения газового потока. «Правым» принято называть вращение газового потока в циклоне по часовой стрелке, если смотреть со стороны выхлопной трубы, «левым» - вращение против часовой стрелки.
Технические характеристики СК-ЦН-34М
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
| Циклон СК-ЦН-34М-400 | 1100 | 400 | 1320 | 160 | 72 | 39 |
| Циклон СК-ЦН-34М-500 | 1800 | 500 | 1650 | 200 | 90 | 61 |
| Циклон СК-ЦН-34М-600 | 2500 | 600 | 1980 | 240 | 108 | 88 |
| Циклон СК-ЦН-34М-700 | 3500 | 700 | 2310 | 280 | 126 | 120 |
| Циклон СК-ЦН-34М-800 | 4500 | 800 | 2640 | 320 | 144 | 156 |
| Циклон СК-ЦН-34М-900 | 5700 | 900 | 2970 | 360 | 162 | 198 |
| Циклон СК-ЦН-34М-1000 | 7100 | 1000 | 3300 | 400 | 180 | 244 |
| Циклон СК-ЦН-34М-1200 | 10200 | 1200 | 3960 | 480 | 216 | 352 |
| Циклон СК-ЦН-34М-1400 | 13800 | 1400 | 4620 | 560 | 252 | 479 |
| Циклон СК-ЦН-34М-1600 | 18100 | 1600 | 5280 | 640 | 288 | 626 |
| Циклон СК-ЦН-34М-1800 | 22900 | 1800 | 5940 | 720 | 324 | 792 |
| Циклон СК-ЦН-34М-2000 | 28300 | 2000 | 6600 | 800 | 360 | 977 |
| Циклон СК-ЦН-34М-2400 | 40700 | 2400 | 7920 | 960 | 432 | 1407 |
| Циклон СК-ЦН-34М-3000 | 63600 | 3000 | 9900 | 1200 | 540 | 2199 |
