Фильтр-циклоны ФЦ-М (фильтровальная кассета, H=1500 мм)

Рециркуляционные пылеулавливающие агрегаты ФЦ-М-3000 и ФЦ-М-6000 предназначены для очистки воздуха от сухой, неслипающейся пыли и стружки. Оборудование применяется в производственных помещениях и используется совместно с пылевыми вентиляторами, аналогичными тем, которые применяются в центральных системах аспирации.

Принцип работы и конструкция

Предварительная очистка воздуха осуществляется во встроенном циклонном элементе, где эффективно отделяются крупные фракции загрязнений. Мелкодисперсная пыль улавливается фильтровальной кассетой из полиэстера. Такая схема обеспечивает стабильную работу агрегатов и снижает нагрузку на основной фильтровальный элемент.

Фильтрация и эффективность очистки

Фильтровальные кассеты собственного производства соответствуют классам очистки М6 (средний класс), F9 (тонкая очистка) и Е10 (высокоэффективные фильтры) в зависимости от применяемого фильтрующего материала. Это позволяет обеспечивать остаточную концентрацию мелкой пыли не более 0,5 мг/м³.

Благодаря развитой поверхности фильтрации кассеты обладают высокой пылеёмкостью, что обеспечивает длительную работу агрегатов без заметного снижения производительности. Допустимая максимальная концентрация пыли на входе в агрегат составляет 15 г/м³ для крупной и 5 г/м³ для мелкой фракции.

Регенерация фильтровальных кассет

Агрегаты серии ФЦ-М оснащены автоматической системой регенерации внутренней поверхности фильтровальной кассеты. Для поддержания эффективной работы рекомендуется периодически, но не реже одного раза в неделю, выполнять дополнительную продувку кассет сжатым воздухом без демонтажа фильтровального элемента.

Варианты комплектации ФЦ-М-3000

Модель ФЦ-М-3000 предлагается в трех вариантах комплектации:

• ФЦ-М-3000-1 – вентилятор ВДП-RU 400, исполнение 1, мощность 3 кВт, шкаф управления «стоп/пуск».
• ФЦ-М-3000-2 – вентилятор ВДП-GR 400, исполнение 1, мощность 4 кВт, шкаф управления с частотным преобразователем.
• ФЦ-М-3000-3 – вентилятор ВДП-GR 400, исполнение 1, мощность 5,5 кВт, шкаф управления с частотным преобразователем.

Варианты комплектации ФЦ-М-6000

Модель ФЦ-М-6000 предлагается в трех вариантах комплектации:

• ФЦ-М-6000-1 – вентилятор ВДП-RU 450, исполнение 1, мощность 5,5 кВт, шкаф управления «стоп/пуск».
• ФЦ-М-6000-2 – вентилятор ВДП-RU 450, исполнение 1, мощность 7,5 кВт, шкаф управления с частотным преобразователем.
• ФЦ-М-6000-3 – вентилятор ВДП-RU 450, исполнение 1, мощность 11 кВт, шкаф управления с частотным преобразователем.

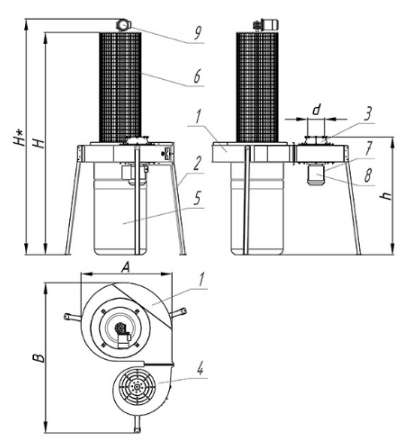

Габаритные и присоединительные размеры

ФЦ-М-3000

Условные обозначения:

1. Корпус аппарата
2. Стойка
3. Входной патрубок
4. Вентилятор серии RU
5. Пылесборный мешок
6. Фильтровальная кассета
7. Электродвигатель
8. Автоматический выключатель
9. Система регенерации с электроприводом

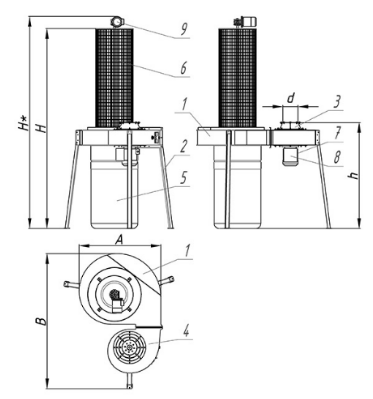

ФЦ-М-6000

Условные обозначения:

1. Корпус аппарата
2. Стойка
3. Входной патрубок
4. Вентилятор серии RU
5. Пылесборный мешок
6. Фильтровальная кассета
7. Электродвигатель
8. Автоматический выключатель
9. Система регенерации с электроприводом

Технические характеристики ФЦ-М
