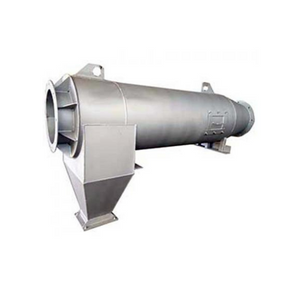

Горизонтальный циклон-искрогаситель ЦГ

Горизонтальный циклон-искрогаситель ЦГ предназначен:

• для защиты рукавов рукавных фильтров от прожигания искрами, летящими в потоке очищаемого газа;
• в качестве первой ступени очистки от крупной пыли и снижения пылевой нагрузки на рукавный фильтр.

Монтаж циклон-искрогасителя осуществляется на газоходе перед рукавным фильтром.

Из-за горизонтального расположения циклона возможно подсоединить к нему бункер-пылесборник вертикально внизу, что упрощает пылевыгрузку.

Особенности циклона – искрогасителя

• Монтируется на газоходе перед рукавным фильтром;
• Корпус изготовляется из стали с покраской порошковой краской;
• Техническая производительность данного агрегата варьируется от 1000 м3/ч – до 2 000 000 м3/ч;
• Коэффициент улавливания искр составляет практически 100%;
• Коэффициент улавливания пыли составляет 70%;
• Сопротивление на максимальных оборотах составляет 1300 Па;
• Показатель расхода топлива базируется на отметке до 350000 м3/час;
• На определенных моделях (в маркировке обозначенными «БВ1» предусмотрены датчики уровня пыли;
• Эффективность улавливания пыли доходит до 70%.

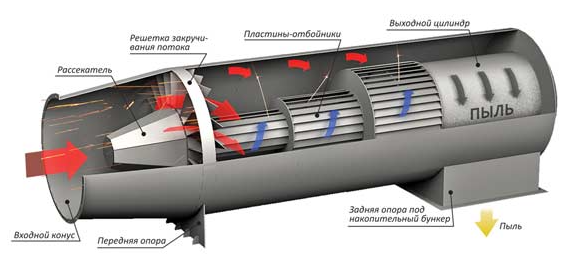

Устройство циклона – искрогасителя

Принцип работы циклона – искрогасителя

Запыленный воздух поступает во внутреннюю часть циклона. Там, под воздействием радиальных и осевых завихрителей, вызываемых рассекателем и решеткой закручивания, воздушный поток закручивается и освобождается от искр и крупных частиц загрязнения.

В дальнейшем загрязняющие частицы из бункера через шлюзовой затвор или пылевыгружатель "двойную мигалку" отправляются в бункер-накопитель фильтра или высыпаются из бункера циклона в пылесборный контейнер.

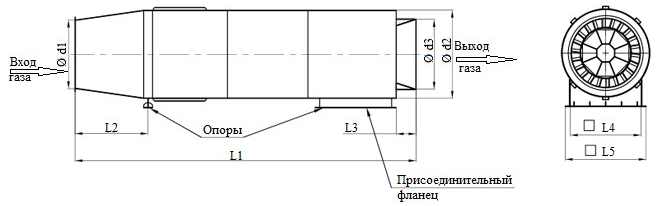

Габаритные размеры горизонтального циклона-искрогасителя ЦГ

Габаритные чертежи циклона-искрогасителя ЦГ:

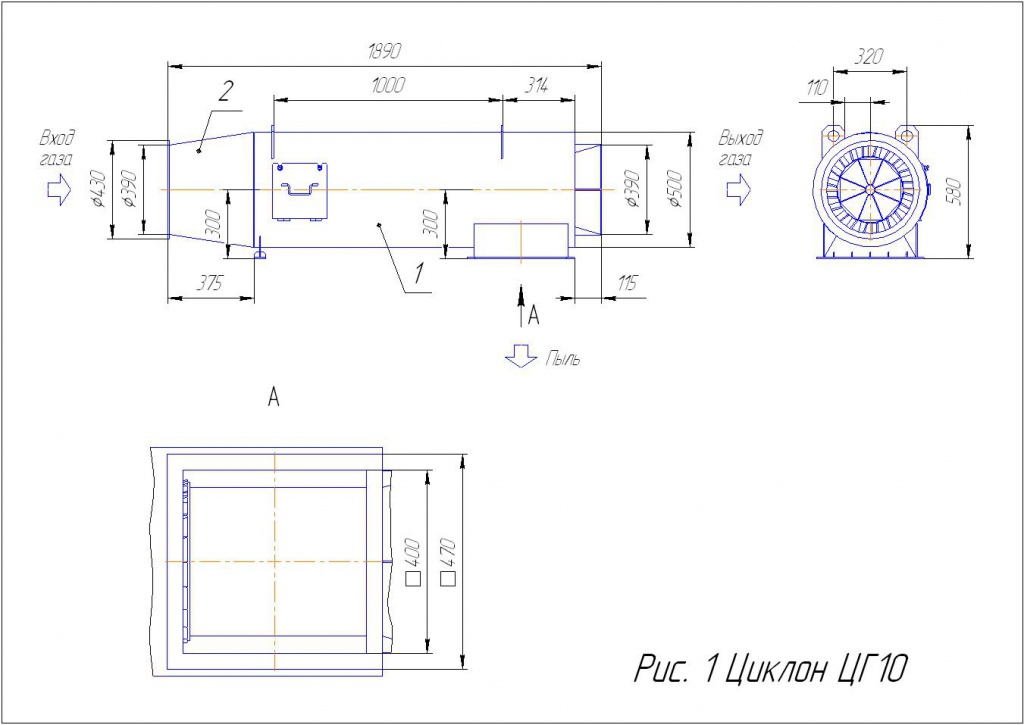

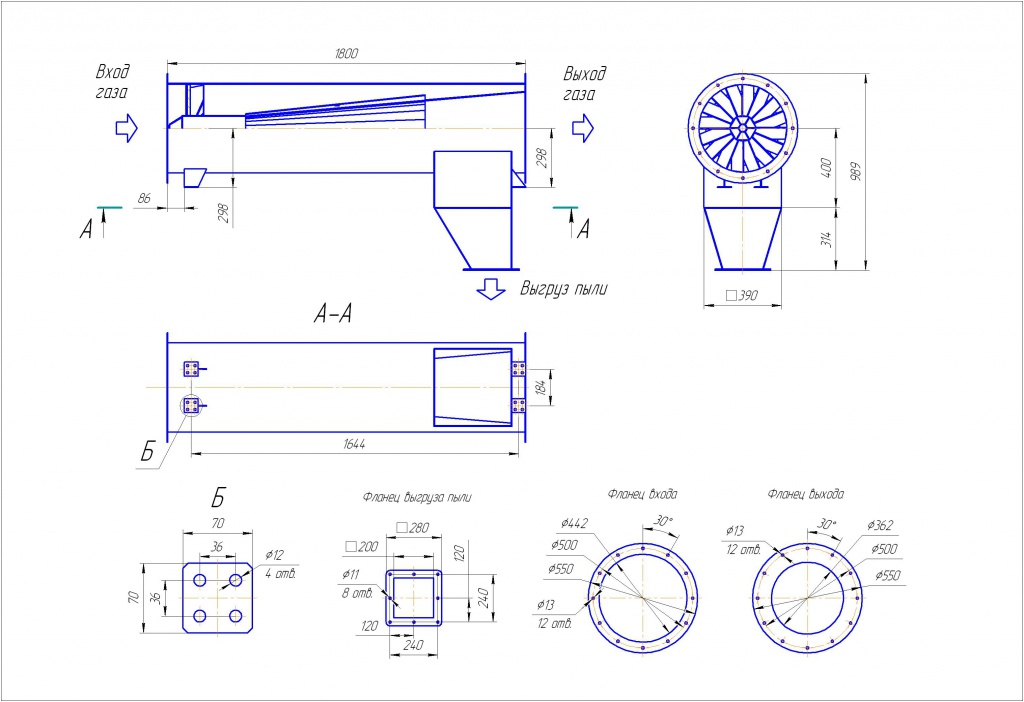

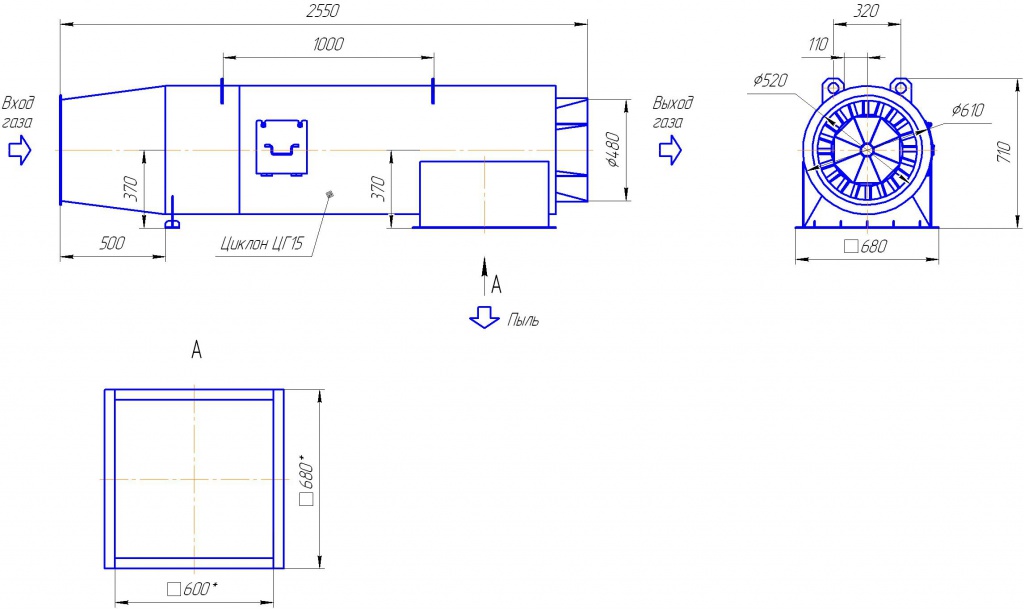

ЦГ5 (Габаритка)	ЦГ10 (Габаритка)	ЦГ15 (Габаритка)

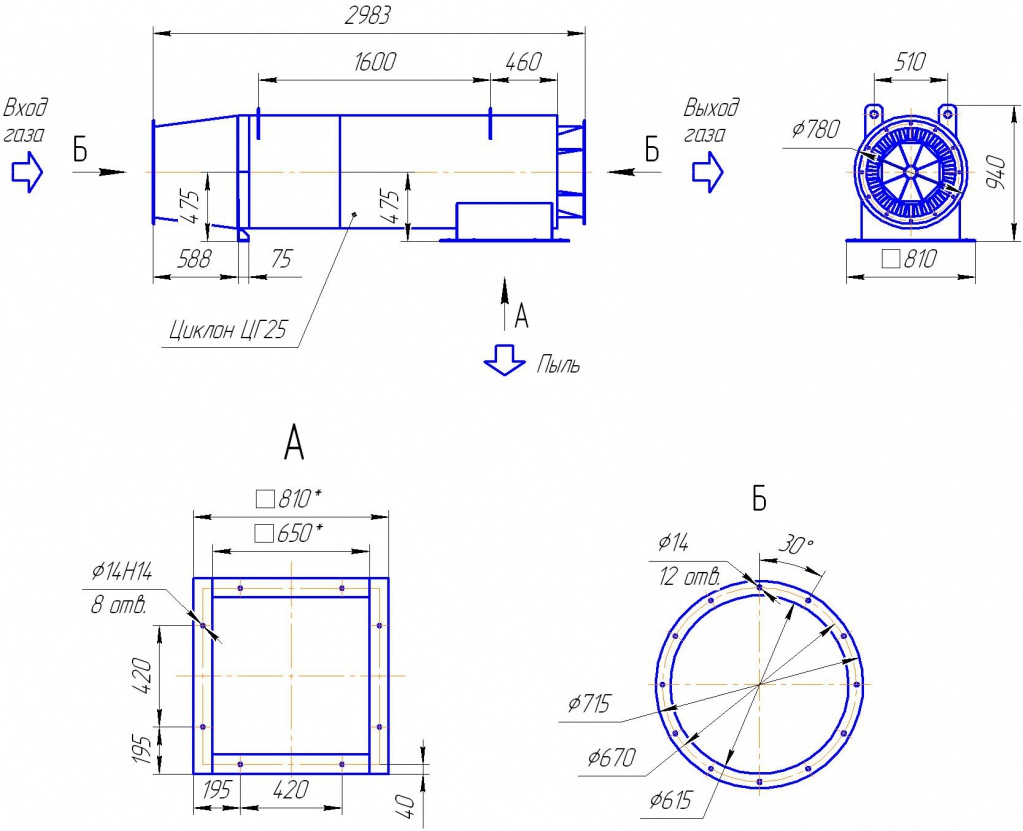

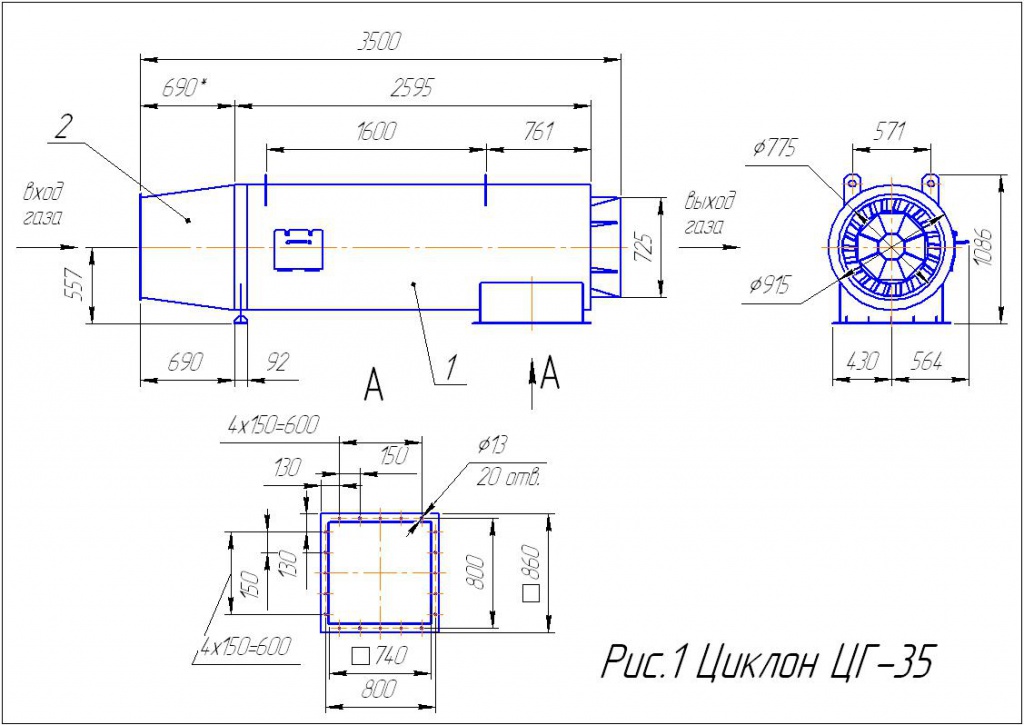

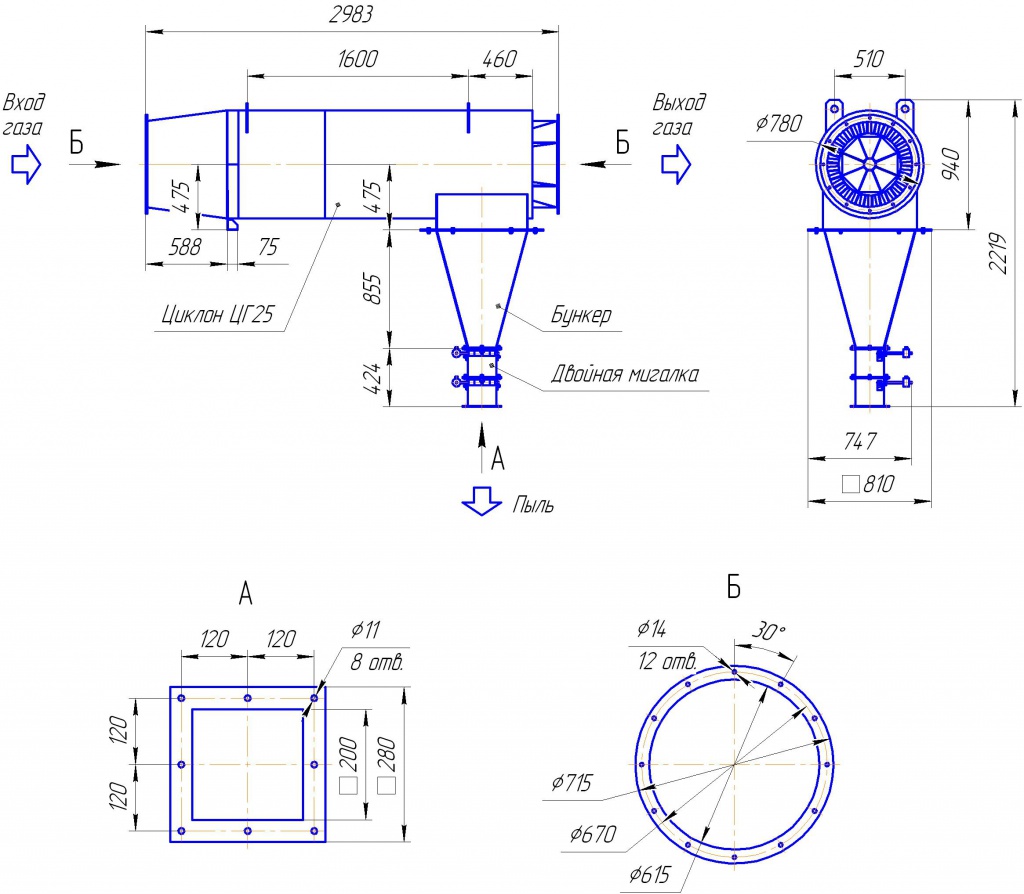

ЦГ25_без бункера (габартка)	ЦГ25_с бункером (габаритка)	ЦГ-35 (Габаритка)

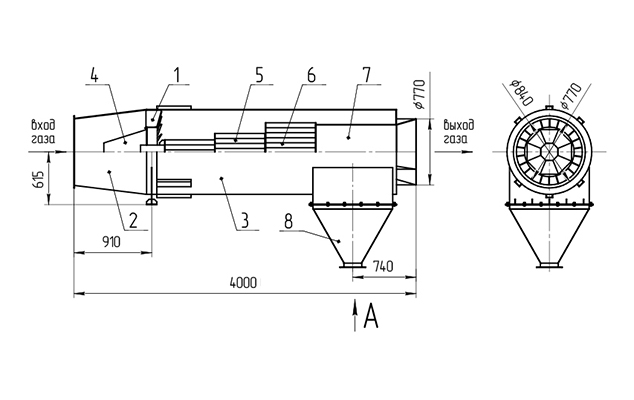

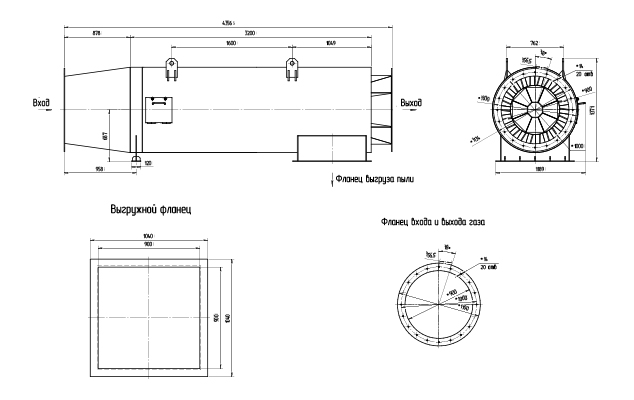

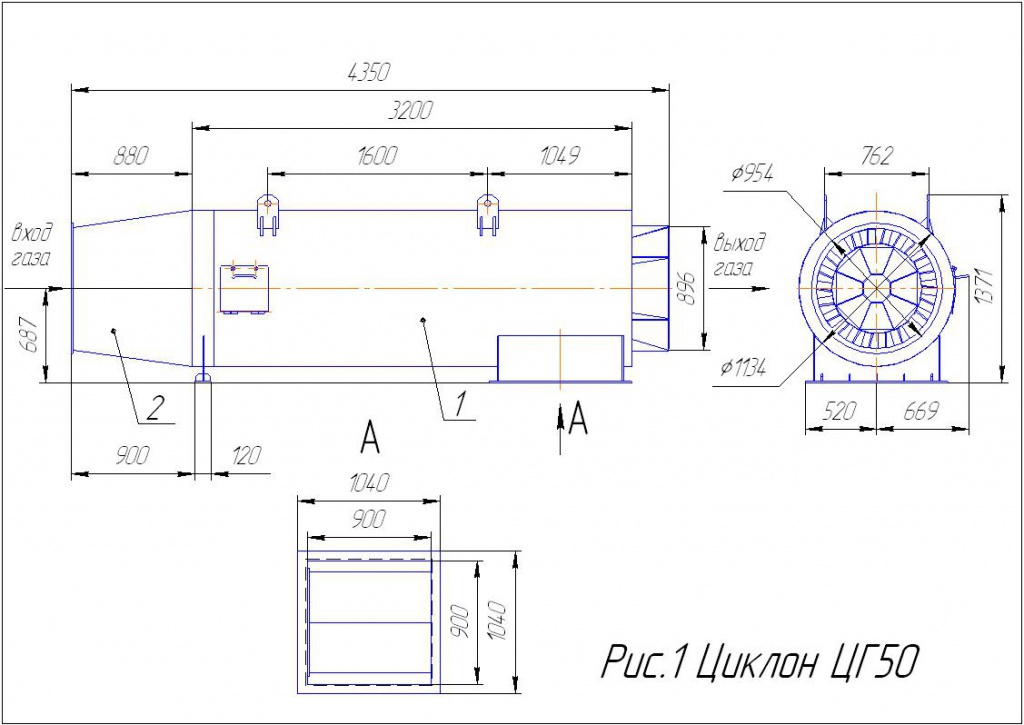

ЦГ-40(Габаритка)	ЦГ-45 (Габаритка)	ЦГ50 (Габаритка)

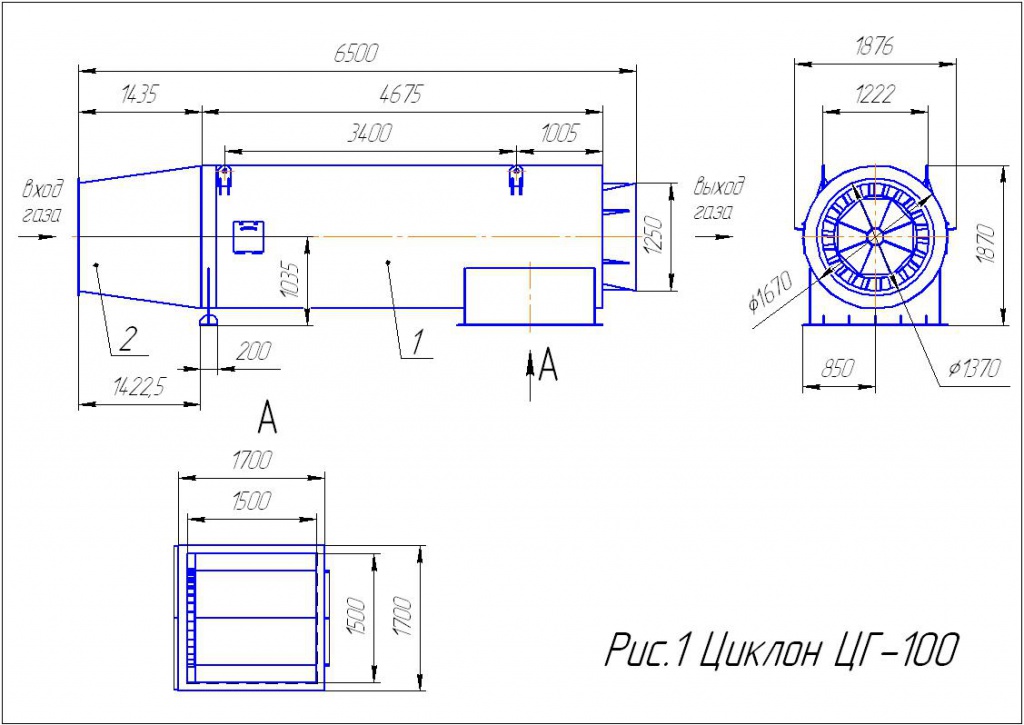

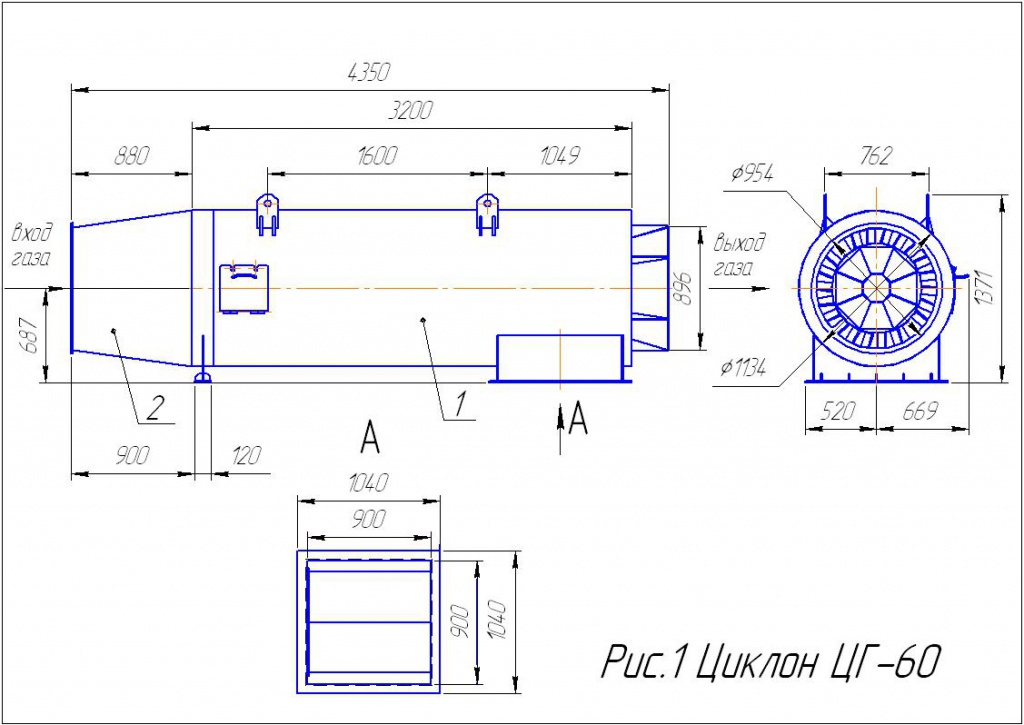

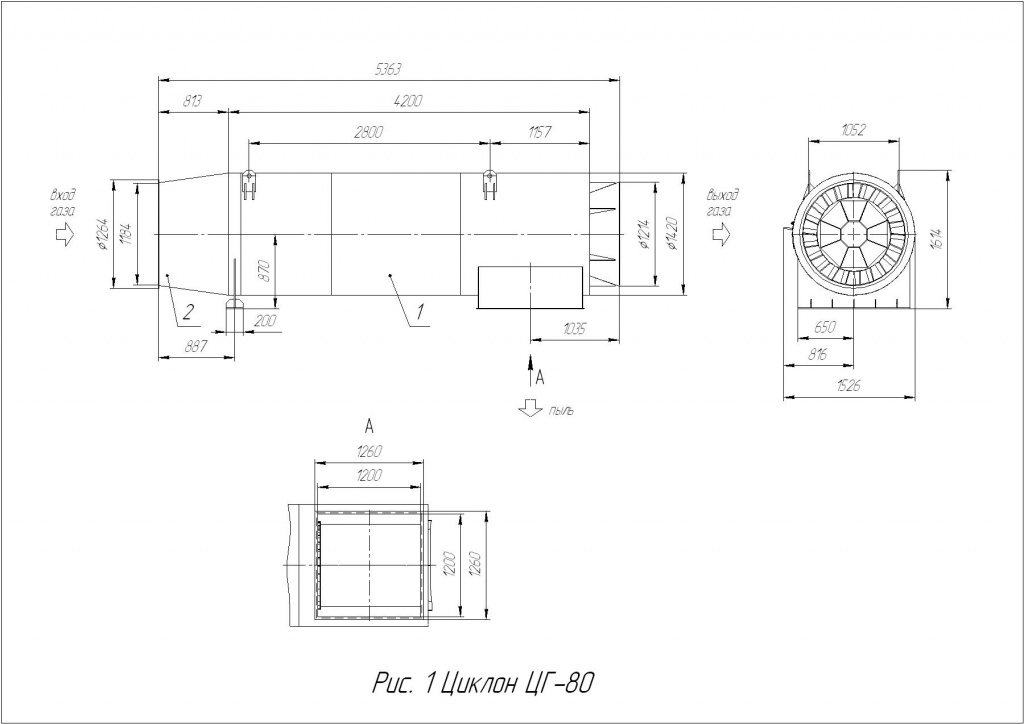

ЦГ-60 (Габаритка)	ЦГ-80 (Габаритка)	ЦГ-100 (Габаритка)

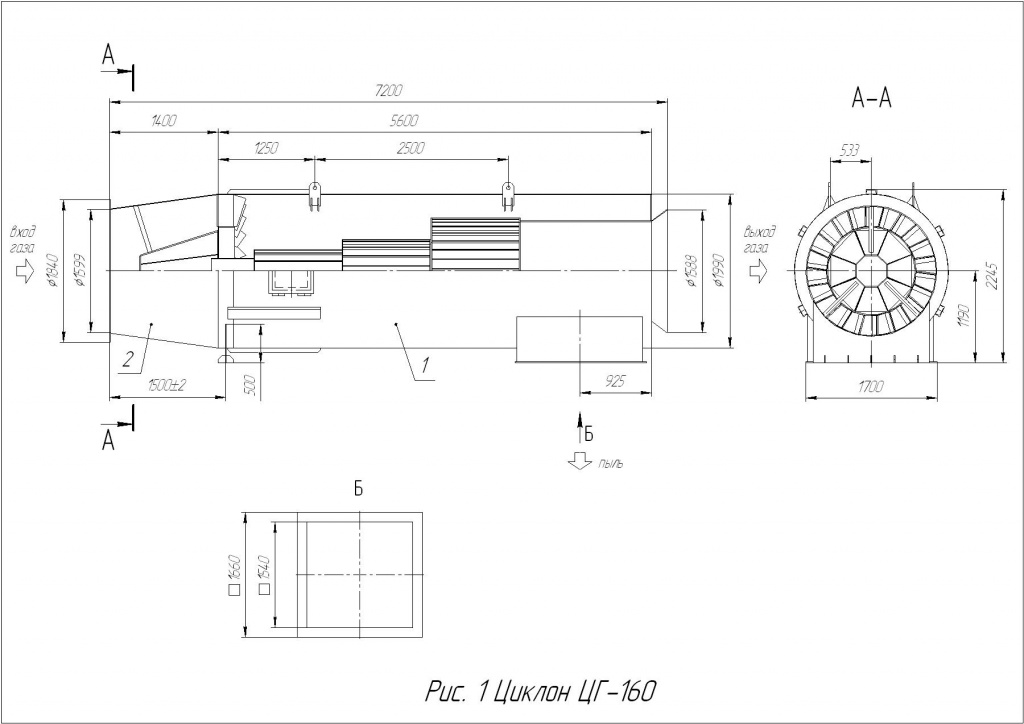

ЦГ-160 (Габаритка)
