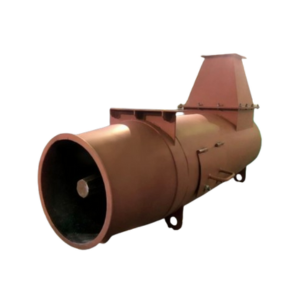

Искрогаситель ЦГ-85 (циклон)
Искрогаситель ЦГ-85 (циклон) предназначен для улавливания искр, возникающих и распространяющихся в процессе работы с очищенным газом, в рукавах и рукавных фильтрах.
Агрегат изготовлен из нержавеющей стали, устойчивой к абразивному истиранию, и рассчитан на работу с газами при температуре 300–400°C.
Применение устройства повышает безопасность производственных процессов, предотвращая распространение огня и возгораний.
Технические характеристики
- Производительность: 85 000 м³/час, диапазон от 1 000 до 2 000 000 м³/час с возможностью увеличения
- Длина: 5,7 м
- Диаметр: 1 480 мм
- Коэффициент улавливания искр: почти 100%
- Коэффициент улавливания пыли: около 70%
- Сопротивление при максимальных оборотах: 1 300 Па
- Расход топлива: до 350 000 м³/час
- Модели «БВ1» оснащены датчиками уровня пыли
Конструкция и удобство эксплуатации
Для удобства очистки циклона предусмотрен отдельный контейнер, где собираются частицы пыли после прохождения через бункер.
Корпус агрегата изготавливается из нержавеющей стали и покрывается порошковой краской, что обеспечивает долговечность и устойчивость к внешним воздействиям.
Области применения
Искрогаситель ЦГ-85 широко применяется в металлургической промышленности. Устройство эффективно улавливает искры и пыль, образующиеся при сварочных и технологических процессах обработки металла, обеспечивая безопасность рабочих мест и предотвращая загрязнение воздуха.
Требования безопасности
Несмотря на высокую эффективность циклона, необходимо использовать индивидуальные средства защиты и строго соблюдать правила техники безопасности на производстве.
Это гарантирует надежную и безопасную работу оборудования и персонала.

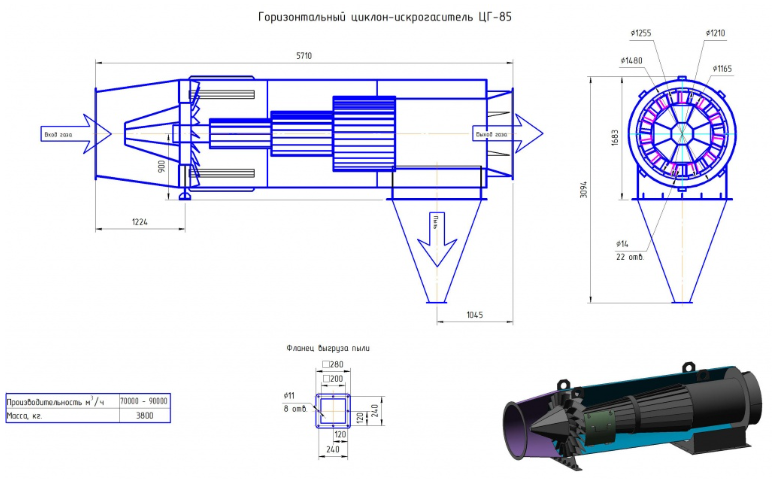

Габаритные размеры ЦГ-85
| Циклон | Производительность, м3/ч | L1, mm | L2, mm | L3, mm | L4, mm | L5, mm | d1, mm | d2, mm | d3, mm | Масса, т |
| ЦГ85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |

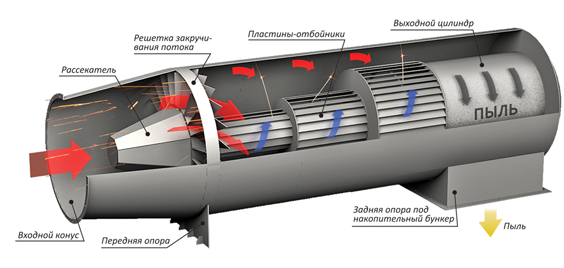

Конструкция ЦГ-85
