Коагуляционные мокрые пылеуловители КМП

Коагуляционный мокрый пылеуловитель КМП предназначен:

• для очистки выбросов с начальной запыленностью воздуха до 30 г/м и улавливания пылевых частиц размером не менее 20 мкм,
• для очистки удаляемого вытяжными системами вентиляции воздуха от пыли мелкой и средней дисперсности концентрацией от 0,05 до 100 г/м³.

Применяются пылеуловители КМП:

• в аспирационных установках бункерных эстакад доменных цехов и рудоподготовительных предприятий;
• на заводах черной и цветной металлургии;
• в других отраслях промышленности.

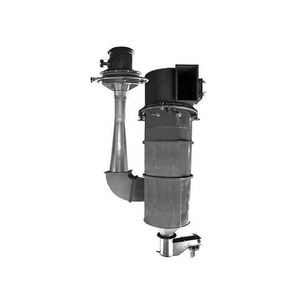

Коагуляционный мокрый пылеуловитель КМП представляет собой трубу-распылитель (скруббер Вентури) и циклон-каплеуловитель ЦВП.

Скруббер Вентури имеет три секции:

• конфузор (сужающаяся секция);
• горловина;
• диффузор (расширяющаяся секция).

Принцип работы коагуляционного мокрого пылеуловителя КМП

В конфузор поступает входящий газовый поток, где его скорость увеличивается по мере уменьшения площади поперечного сечения. В горловине трубы скорость потока газа достигает 40-70 м/с. и по расположенным сбоку патрубкам в горловину подается промывочная жидкость.

Так как скорость движения газа горловине трубы очень высока, в узкой горловине возникает большая турбулентность газового потока, разбивающая поток жидкости на множество мелких капель (то есть происходит диспергирование жидкости). Содержащаяся в газе пыль  оседает на поверхности капель.

При поступлении смеси газа и мелких капель жидкости из горловины в диффузор скорость газового потока уменьшается ввиду увеличения площади поперечного сечения, а турбулентность снижается, благодаря чему  мелкие капли объединяются в более крупные.

Так происходит коагуляция капель жидкости с адсорбированными на них частицами пыли.

На выходе из коагулятора  запыленные капли жидкости отделяются от газового потока и поступают в циклон типа ЦВП.

Габаритные размеры коагуляционного мокрого пылеуловителя КМП

Технические характеристики коагуляционного мокрого пылеуловителя КМП
