Коагуляционные мокрые пылеуловители МАТ-МОКР
Мокрые пылеуловители МАТ-МОКР применяются для очистки воздуха от пыли с начальной концентрацией до 30 г/м и захвата пылевых частиц размером не менее 20 мкм.
Оборудование используется в различных секторах промышленности, таких как доменные цеха, металлургические заводы и другие производства.

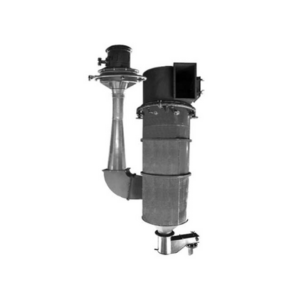

Пылеуловитель МАТ-МОКР состоит из трубы-распылителя, известной как скруббер Вентури, и циклона-каплеуловителя ЦВП.
Скруббер Вентури имеет три основные части: конфузор, горловину и диффузор. Основной принцип его работы заключается в том, что входящий газ проходит через конфузор, где его скорость увеличивается, затем в горловине газ разбивается на капли под действием турбулентности, а в диффузоре скорость газа уменьшается, что позволяет каплям объединяться.
Таким образом, пыль оседает на поверхности капель жидкости, и смесь газа и капель направляется в циклон, где пыльные капли отделяются от газового потока.

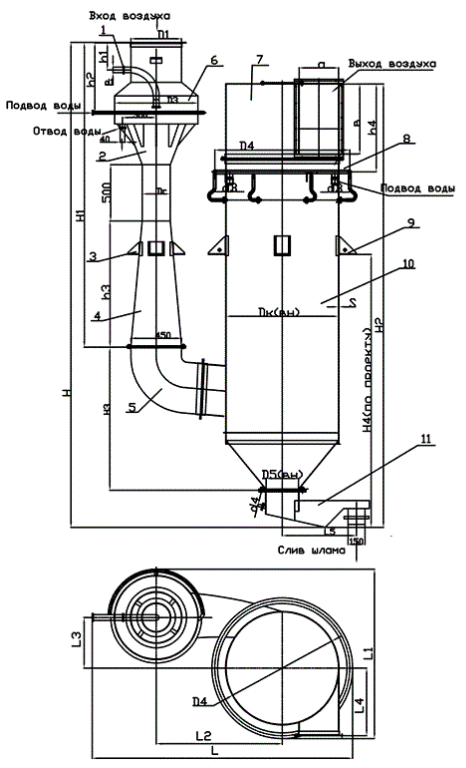

Габаритные размеры МАТ-МОКР
| Наименование | Диаметр горловины, мм | длина L, мм | ширина В, мм | высота Н, мм | Масса, кг |
| МАТ-МОКР-2,5 | 250 | 2300 | 1415 | 3350 | 1060 |
| МАТ-МОКР-3,2 | 320 | 2800 | 1845 | 4990 | 1260 |
| МАТ-МОКР-4,0 | 400 | 3540 | 2240 | 5630 | 1848 |
| МАТ-МОКР-5,0 | 500 | 3980 | 2705 | 7645 | 4010 |
| МАТ-МОКР-6,3 | 630 | 4480 | 3190 | 8360 | 5310 |
| МАТ-МОКР-7,1 | 710 | 5240 | 3695 | 9290 | 7308 |
| МАТ-МОКР-8,0 | 800 | 5720 | 4105 | 10060 | 10477 |
Технические характеристики МАТ-МОКР
| Наименование | Производительность по воздуху, м3/ч | Максимальное разряжение, кгс/м2 | Перепад давлений, кгс/м2 |
| МАТ-МОКР-2,5 | 7000-14000 | 500 | 60-350 |
| МАТ-МОКР-3,2 | 12000-20000 | 500 | 60-350 |
| МАТ-МОКР-4,0 | 18000-35000 | 500 | 60-350 |
| МАТ-МОКР-5,0 | 28000-55000 | 500 | 60-350 |
| МАТ-МОКР-6,3 | 45000-86000 | 500 | 60-350 |
| МАТ-МОКР-7,1 | 58000-110000 | 500 | 60-350 |
| МАТ-МОКР-8,0 | 70000-140000 | 500 | 60-350 |
| Наименование | Скорость воздуха в горловине, м/с | Начальная запыленность воздуха, г/м3 | Минимальный располагаемый напор воды, кгс/см2 | Расход воды, л/м 3 воздуха |
| МАТ-МОКР-2,5 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-3,2 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-4,0 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-5,0 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-6,3 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-7,1 | 40-70 | 90 | 1,0 | 0,2-0,6 |
| МАТ-МОКР-8,0 | 40-70 | 90 | 1,0 | 0,2-0,6 |
