Коагуляционный пылеуловитель КЦМП

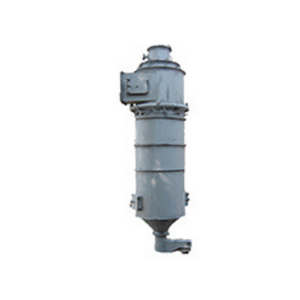

Коагуляционный мокрый пылеуловитель КЦМП предназначен для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности.

Мокрый пылеуловитель КЦМП может применяться для улавливания пыли всех видов, за исключением, когда улавливаемая пыль способна цементироваться и кристаллизироваться в воде, образуя прочные отложения больше 15% по весу, а также взрывоопасной пыли.

Не рекомендуется применять для улавливания крупно-волокнистой пыли, а также пыли, способной всплывать на поверхность воды.

При начальной концентрации не более 30 г/м3 рекомендуется применять предварительную очистку в простейших сухих пылеуловителях с целью уменьшения расхода воды и количества шлама.

Пылеуловитель КЦМП устанавливаться в помещениях с положительной температурой. При использовании КЦМП для очистки нагретого воздуха и установки их вне помещения должны быть приняты меры, предотвращающие замерзания воды и шлама.

Конструкция пылеуловителя КЦМП

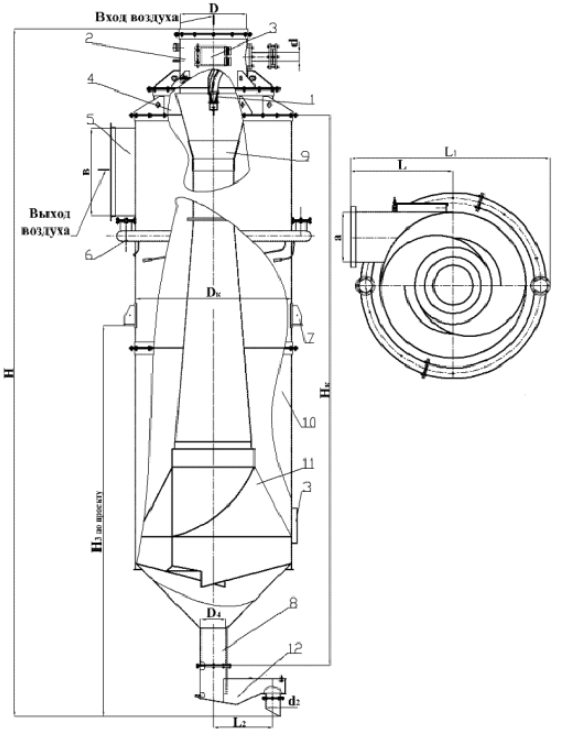

1. сопло центральное;
2. патрубок входной;
3. люк;
4. водяная камера;
5. отводящий патрубок;
6. коллектор;
7. лапа опорная;
8. сливной патрубок;
9. труба-коагулятор;
10. каплеуловитель;
11. закручиватель;
12. гидрозатвор;

Пылеуловитель состоит из трех основных элементов:

• каплеуловителя;
• трубы-коагулятора;
• закручивающего устройства.

В нижней части корпуса устанавливается закручивающее устройство. К шламоотводящему конусу каплеотделителя приварен фланец, к которому крепится гидрозатвор для отвода шлама.

Труба-коагулятор состоит из:

• корпуса,
• сопел с водоподводящей трубой
• водяной камеры для пленочного орошения внутренней поверхности конфузора.

Корпус трубы образуется воздухоподводящим патрубком, конфузором, горловиной и диффузором. Вода к камере подводится через полукольцевой коллектор и два штуцера, приваренных к обечайке камеры.

В днище предусмотрены штуцеры для слива воды при ремонте и очистке. На воздухоотводящем патрубке установлен штуцер для присоединения микроманометра, отверстие для осмотра водоподающих устройств. Крепление трубы - коагулятора к каплеотделителю производится с помощью опорного листа, который является днищем водяной камеры.

Закручивающее устройство выполнено в виде цилиндрического патрубка, на наружной и внутренней поверхности которого укреплены касательно-спиральные лопасти. По оси патрубка размещен рассекатель, а в нижней части конус части конус которые образуют вместе с лопастями спиральные каналы. Спиральные каналы примыкают по касательной к внутренней поверхности корпуса каплеотделителя.

Принцип работы КЦМП

Очищаемый воздух поступает через входной патрубок в конфузор трубы-коагулятора, куда через центральное сопло с отбойником впрыскивается вода. Под действием большой скорости воздуха ( 40 - 70 м/с) в горловине трубы-коагулятора осуществляется диспергирование воды в мелкие частицы и, благодаря столкновению пылинок с частицами воды, происходит их захват.

Осевой поток воздуха при входе в закручивающее устройство разделяется на два потока посредством рассекателя, после чего оба потока плавно переводятся в горизонтально вращающиеся потоки, которые по спиральным каналам направляются касательно к стенкам корпуса пылеуловителя. Капли воды со взвешенными в них частицами пыли под влиянием центробежной силы отбрасываются к стенкам корпуса и по ним стекают в конусную часть, откуда выводятся через сливной патрубок, снабженный гидрозатвором. Очищенный воздух отсасывается вентилятором через отводной патрубок пылеуловителя.

Пылеуловитель КЦМП устанавливается на основании (кронштейнах), к которому крепится с помощью лап. Тип и конструкция основания определяются в проекте заказчиком. Установка трубы-коагулятора считается нормальной, если обеспечивается равномерный перелив воды по всему периметру сливного порога конфузора, что достигается установкой подкладок под лапы.
