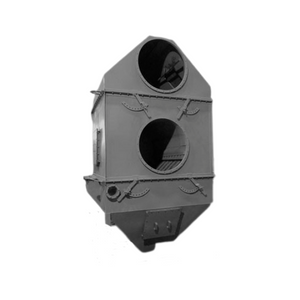

Пылеуловитель ПВМ20 (ЗИК)

Мокрый пылеуловитель ПВМ20 (ЗИК) предназначен для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности, в том числе взрывоопасных волокнистых и других плохо смачиваемых пылей, которые обладают способностью всплывать на поверхность.

Пылеуловитель ПВМ(ЗИК) не рекомендуется использовать в тех случаях, когда улавливаемая пыль способна цементироваться или кристаллизироваться, образуя прочные отложения. При концентрации пыли более 10гм3, ПВМ рекомендуется применять в качестве второй ступени, предварительно очищая воздух в простейших сухих пылеуловителях, в целях уменьшения расхода воды и количества шлама.

Конструкция ПВМ20 (ЗИК)

Пылеуловитель типа ПВМ (ЗИК) состоит из трех секций:

• нижней;
• средне;
• верхней.

Нижняя секция состоит из опоры-поддона 1, в котором установлены фильтры. Средняя секция состоит из панелей передних 2 и боковых. Короба 4, 5 образуют верхнюю секцию. Между опорой-поддоном и панелями установлены перегородки направляющие 6. Между панелями и коробами верхними установлены сепараторы 7.

Принцип действия ПВМ20 (ЗИК)

Запыленный воздух засасывается вентилятором в корпус пылеуловителя через входной патрубок, затем через направляющие перегородки 6, соприкасаясь с водой, находящейся в опоре-поддоне 1, при этом частицы пыли оседают на дно в виде шлама, очищенный воздух, пройдя через сепараторы 7 (в которых лишняя влага задерживается и возвращается в опору-поддон) поступает выходной патрубок верхних коробов 4, сифон обеспечивает непрерывный отвод шлама из пылеуловителя.

Технические характеристики ПВМ20 (ЗИК)
