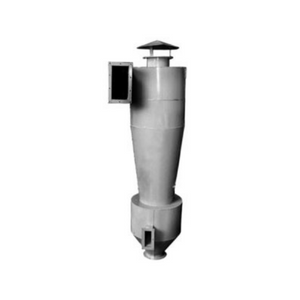

Пылеуловители ВЗП (ВЗП-М)

Заказать
Заказать

Пылеуловители ВЗП (ВЗП-М) предназначены для очистки вентиляционных выбросов от средне- и сильно-слипающейся, а также волокнистой пыли.

Применяется данное оборудование в системах аспирации и пневмотранспорта различных областей промышленности.

Эффективность очистки воздуха в циклоне ВЗП составляет 96 - 99 %.

Модернизированные пылеуловители ВЗП-М характеризуются наличием улиточного завихрителя и имеют более высокую степень очистки воздуха от мелкодисперсной пыли.

Конструктивно пылеочистители данной серии состоят из:

  • цилиндроконического корпуса;
  • входного патрубка (расположен в верхней части аспирационной установки);
  • выходного патрубка (в нижней части);
  • выхлопной трубы, защищенной от атмосферных осадков зонтом.

Циклоны ВЗП и ВЗП-М могут устанавливаться поодиночке или объединяться в группы для повышения степени очистки рабочего воздуха.

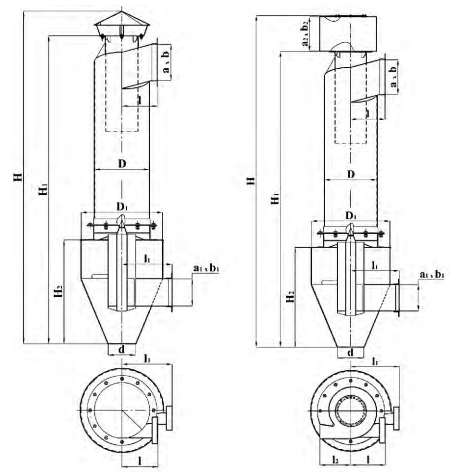

Габаритные размеры пылеуловителей ВЗП

Наименование Размеры, мм
D D1 d Н Н1 H2 a b a1 b1 a2 b2 l l1
ВЗП-200 200 300 100 1 310 1 140 390 132 52 100 42 168 66 172 120
ВЗП-300 300 450 150 1 965 1 710 585 198 78 150 63 251 99 258 180
ВЗП-400 400 600 200 2 620 2 280 780 264 104 200 84 335 132 344 240
ВЗП-450 450 675 225 2 948 2 565 878 297 117 225 95 377 149 387 270
ВЗП-500 500 750 250 3 275 2 850 975 330 130 250 105 419 165 430 300
ВЗП-600 600 900 300 3 930 3 420 1 170 396 156 300 126 503 198 516 360
ВЗП-800 800 1 200 400 5 240 4 560 1 560 528 208 400 168 671 264 688 480
ВЗП-1000 1 000 1 500 500 6 550 5 700 1 950 660 260 500 210 838 330 860 600
ВЗП-1200 1 200 1 800 600 7 860 6 840 2 340 792 312 600 252 1 006 396 1 032 720
ВЗП-1300 1 300 1 950 650 8 515 7 410 2 535 858 338 650 273 1 090 429 1 118 780

Технические характеристики пылеуловителей ВЗП

Наименование Производительность по воздуху, м³/ч Масса, кг
ВЗП-200 750 52
ВЗП-300 1 700 116
ВЗП-400 3 000 160
ВЗП-450 3 800 205
ВЗП-500 4 700 330
ВЗП-600 6 750 463
ВЗП-800 12 000 820
ВЗП-1000 18 750 1 320
ВЗП-1200 27 000 1 800
ВЗП-1300 32 000 2 165

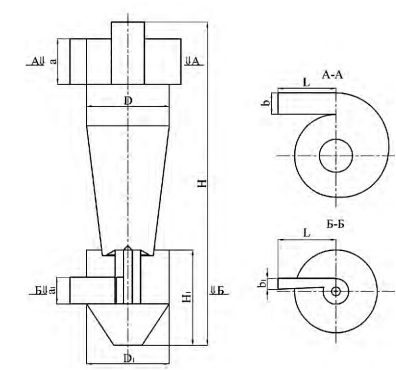

Габаритные размеры пылеуловителей ВЗП-М

Наименование Производительность по воздуху, м³/ч Размеры, мм Масса, кг
D H dвх
ВЗП-М-300 1 000 300 1 170 210 75
ВЗП-М-400 2 000 400 1 560 280 130
ВЗП-М-450 2 500 450 1 755 315 160
ВЗП-М-500 3 000 500 1 950 350 230
ВЗП-М-600 4 000 600 2 340 420 285
ВЗП-М-800 7 000 800 3 120 560 530
ВЗП-М-1000 10 000 1 000 3 900 700 825
ВЗП-М-1200 14 000 1 200 4 680 840 1 250
ВЗП-М-1300 17 000 1 300 5 070 910 1 350
