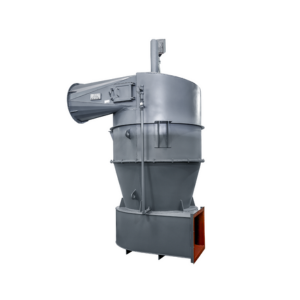

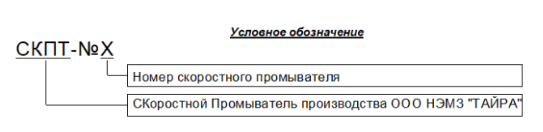

Скоростные промыватели СКПТ
Скоростной промыватель СКПТ используется для удаления пыли из загрязнённого воздуха в вытяжных вентиляционных и аспирационных системах, работающих с смачиваемыми видами пыли. Устройство не подходит для фильтрации цементирующихся, волокнистых загрязнений и аэрозолей, образующихся при конденсации.
Применение оборудования запрещено в помещениях с взрывоопасной или токсичной атмосферой. Рекомендуется использование СКПТ для воздуха с содержанием пыли до 5000 мг/м³.
Условия эксплуатации
Изделие выпускается в климатическом исполнении У и Т, с категорией размещения 5 по стандарту ГОСТ 15150-69, что позволяет эксплуатировать его в различных производственных условиях.
Принцип работы
СКПТ представляет собой прямоточный мокрый пылеуловитель. Очищение воздуха происходит за счёт осаждения пыли на увлажнённые стенки корпуса под действием центробежной силы, а также за счёт промывания водяным потоком, образуемым при распылении жидкости в воздушном потоке.
Такой способ позволяет значительно увеличить площадь контакта между пылевыми частицами и водой, что особенно эффективно при удалении мелкодисперсных фракций.
Особенности конструкции
Благодаря треугольной форме входного сечения достигается повышенная скорость воздушного потока, что обеспечивает высокую степень очистки — до 98–99%.
Основные элементы аппарата изготавливаются из углеродистой стали марки Ст3 по ГОСТ 380. Для исполнения с повышенной стойкостью к коррозии (вариант НЖ) применяется нержавеющая сталь 12Х18Н10Т по ГОСТ 5632.
- раскручиватель;
- конический корпус;
- цилиндрический корпус;
- водоподающая система;
- днище;
- входной патрубок;
- сливной патрубок;
- затвор;
- верхняя форсунка;
- водораспределительное кольцо.

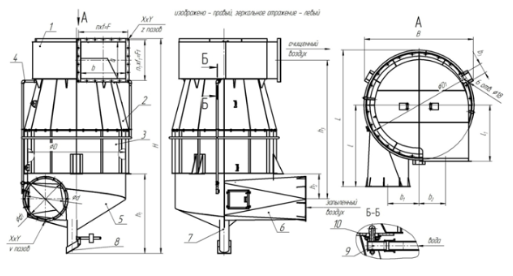

Габаритные размеры СКПТ
Размеры, мм | СКПТ №5 | СКПТ №6 | СКПТ №7 | СКПТ №8 | СКПТ №9 | СКПТ №10 |
H | 3165 | 3655 | 4250 | 4964 | 5813 | 6805 |
a | 504 | 600 | 711 | 846 | 1006 | 1197 |
h₁ | 1307 | 1570 | 1645 | 1835 | 2168 | 2590 |
h₂ | 360 | 585 | 500 | 570 | 823 | 1083 |
h₃ | 1895 | 2295 | 2670 | 3205 | 3850 | 4620 |
L | 1855 | 2190 | 2590 | 3158 | 3730 | 4402 |
I | 1125 | 1335 | 1586 | 1885 | 2236 | 2665 |
I₁ | 725 | 850 | 947 | 1302 | 1378 | 1655 |
F | 688 | 805 | 940 | 1134 | 1330 | 1560 |
F₁ | 573 | 668 | 780 | 945 | 1110 | 1295 |
n | 4 | 5 | 5 | 6 | 7 | 8 |
n₁ | 3 | 4 | 4 | 5 | 6 | 7 |
f | 172 | 161 | 188 | 189 | 190 | 195 |
f₁ | 191 | 167 | 195 | 189 | 185 | 185 |
z | 14 | 18 | 18 | 22 | 26 | 30 |
v | 12 | 12 | 12 | 16 | 16 | 16 |
X | 13 | 13 | 13 | 17 | 17 | 17 |
Y | 18 | 18 | 18 | 24 | 24 | 24 |
Масса, кг. | 752 | 1050 | 1388 | 2206 | 2979 | 4200 |
Технические характеристики СКПТ
Типоразмер | Диаметр входного патрубка D, мм | Производительность, тыс.м³/ч, при скорости воздуха в круглом сечении входного патрубка | Расход воды (максимальный), м³/ч | Расчётная нагрузка на строительные конструкции, т | |
V0 = 14 м/с | V0 = 20 м/с | ||||
СКПТ №5 | 560 | 12,5 | 17,5 | 2 | 2,5 |
СКПТ №6 | 665 | 17,5 | 25 | 2,8 | 3,6 |
СКПТ №7 | 790 | 25 | 35 | 3,9 | 5,5 |
СКПТ №8 | 940 | 35 | 50 | 5,5 | 9 |
СКПТ №9 | 1120 | 50 | 70 | 7,7 | 14 |
СКПТ №10 | 1330 | 70 | 100 | 11,0 | 22 |
