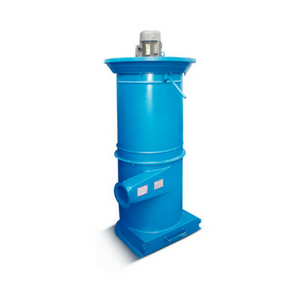

Пылеулавливающая установка (циклон) ЗИЛ-900
Пылеулавливающие установки серий ЗИЛ-900 отфильтровывают до 720 м3 воздуха, при этом подобное оборудование не нуждаются в устройстве дополнительных элементов для притока воздуха извне.
Конструкция и принцип действия пылеулавливателей ЗИЛ-900
- Корпус - металлическая емкость цилиндрической формы с конструктивными элементами внутри.
- Корпус разборный, что упрощает обслуживание агрегата.
- Два этапа очистки воздуха: 1 – грубая очистка (оседание крупных частиц в результате вихревого движения воздуха); 2 - тонкая очистка (фильтруемый воздух пропускается через фильтрующую ткань («рукав»)).
Воздух всасывается в пылеуловитель через патрубок в нижней части корпуса, выброс очищенного воздуха в помещение осуществляется через решетку в верхней части пылеуловителя. В результате прохождения потока воздуха агрегат отфильтровывает более 99% пыли.
Движение воздуха обеспечивает лопастной вентилятор, приводимый в движение электродвигателем с высокой частотой вращения (2286 об/мин).
Агрегаты-пылеуловители ЗИЛ-900 комплектуются трехфазными электродвигателем АИР 80 А2 (1,5 кВт).
|
№ п/п |
Параметры |
ЗИЛ-900 |
|
1 |
Производительность по чистому воздуху, м3 |
720 |
|
2 |
Допускаемая запыленность очищаемого воздуха, мг/м3 |
35 |
|
3 |
Эффективность пылеулавливания, % |
99 |
|
4 |
Очищаемая среда |
неагрессивная, невзрывоопасная |
|
5 |
Поверхность фильтрования, м2 |
2,8 |
|
6 |
Тип электродвигателя |
АИР 80А2 |
|
7 |
Мощность электродвигателя, кВт |
1,5 |
|
8 |
Частота вращения, об/мин |
2835 |
|
9 |
Род тока |
99 |
|
10 |
Габаритные размеры, (длина х ширина х высота) |
773 х 715 х 1700 |
|
11 |
Масса, кг, не более |
110 |
Габаритные размеры ЗИЛ-900
|
Размеры, мм |
ЗИЛ-900 |
|
H |
1700 |
|
D1 |
135 |
|
D2 |
160 |
