Фильтросабционный агрегат ФПЛ-400

Фильтры для очистки воздуха при пайке и лужении ФПЛ-400 предназначены для очистки воздуха от аэрозолей свинца, олова, цинка, мышьяка, сурьмы и т.п.

Фильтры могут использоваться для улавливания высокодисперсных частиц, в том числе и возгонного происхождения, газообразных примесей гидрозина, формальдегида, кислот и других вредных веществ.

• Климатическое исполнение и категория размещения УХЛ 4 по ГОСТ 15150-69;
• Рабочая среда - не агрессивная и не взрывоопасная;
• Влагосодержание очищаемого газа исключает появление "точки росы" внутри фильтра;
• Фильтр ФПЛ-400 соответствует требованиям конструкторской документации ГК 50-00-000 СБ.

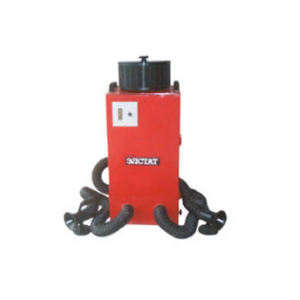

Конструкция фильтросабционного агрегата ФПЛ-400

Фильтр состоит из трех блоков прямоугольной формы: блока приемника очищаемого воздуха, блока фильтра и блока вентилятора. На выходе очищенного воздуха установлена кассета химической очистки воздуха.

Принцип работы фильтросабционного агрегата ФПЛ-400

Принцип действия фильтра состоит в следующем: воздух засасывается вентилятором от источника выделения пыли в блок приемника через одно или два входных патрубка, перекрываемые заслонками, далее в блок фильтров, где проходит через тканевый фильтр грубой очистки и фильтр тонкой очистки воздуха на основе ультратонкого стекловолокна.

Очищенный воздух возвращается в рабочую зону через фильтр химической очистки газа, в котором происходит очистка от газообразных компонентов. Все фильтры агрегата работают в режиме накопления, что определяет их периодическую замену и утилизацию.

В фильтре грубой очистки подлежит замене тканевый фильтрующий материал (каждые 2 - 3 месяца при односменном режиме работы), фильтр тонкой очистки подлежит замене и утилизации после накопления в нем ~ 2 кг пыли (допускается частичная регенерация фильтра обратной продувкой сжатым воздухом).

В фильтре химической очистки подлежит замене наполнитель (раз в 2 года). Для управления агрегатом в блоке вентилятора имеется автоматический выключатель и регулятор расхода воздуха.

Фильтр ФПЛ-400 может быть укомплектован полноповоротными воздуховытяжными устройствами (ПВУ) или гибкими воздуховодами D75 мм или 100 мм с воздухозаборниками.

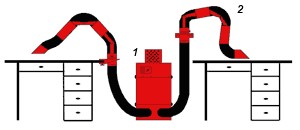

Схема размещения фильтра типа ФПЛ-400 на рабочем месте

1. фильтр;
2. полноповоротное воздуховытяжное устройство.

Технические данные ПВУ

Технические характеристики фильтросабционного агрегата ФПЛ-400
