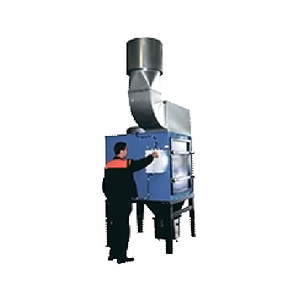

Фильтровентиляционное устройство UFO-4-MAT
Фильтровентиляционные устройства UFO-4-MAT предназначены для очищения запыленного воздуха от загрязнений, возникающих во время промышленных процессов.
Конструктивные особенности
- UFO-4-M/N-1-MAT состоит из одной фильтровальной камеры и вентилятора с номинальным расходом 5 000 м³/час.
- UFO-4-M/N-2-MAT состоит из двух фильтровальных камер и вентилятора с номинальным расходом 10 000 м³/час.
- UFO-4-M/N-3-MAT состоит из трех фильтровальных камер и вентилятора с номинальным расходом 15 000 м ³/час.
Каждая фильтровальная камера поделена перегородкой на 2 части:
- камера фильтров содержит 4 самоочищающихся фильтра с тефлоновой мембраной (тип РТМ, класс Н13),
- камера электроклапанов состоит из ресивера воздуха под давлением, подаваемого от наружной сети — давление.
Технические характеристики
| UFO-4-M/N-1-MAT | UFO-4-M/N-2MAT | UFO-4-M/N-3-MAT | |
| Мощность двигателя, кВт | 6,5 | 12 | 18,5 |
| Питание, В | 3×400 | 3×400 | 3×400 |
| Уровень акустического давления, дБ/А | 72 | 76 | 79 |
| Масса, кг | 565 | 860 | 1200 |
| Входной патрубок, мм | 1×Ø500 | 2×Ø500 | 3×Ø500 |
| Выходной патрубок, мм | 400×400 | 400×400 | 400×400 |
| Необходимое давление сжатого воздуха, Мпа | 0,6 | 0,6 | 0,6 |
| Фильтры воздуха (количество), шт. | 4 | 8 | 12 |
| Объем поддона для пыли, дм³ | 72 | 72 | 72 |
Аэродинамические характеристики,основные рабочие параметры и габариты

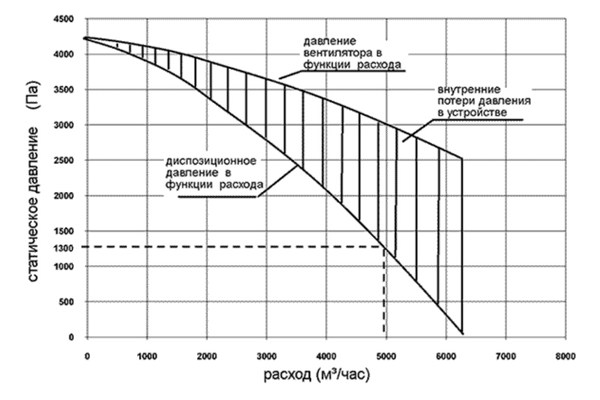

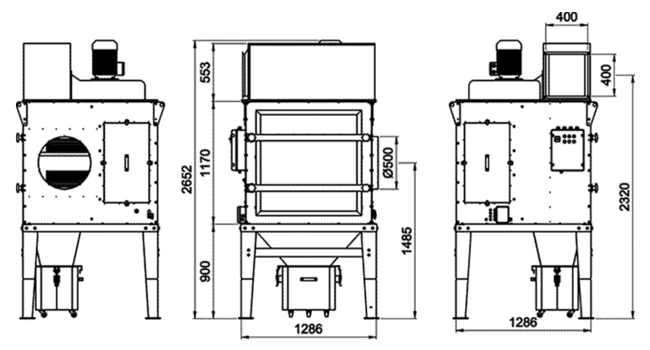

UFO-4-M/N-1-MAT
| Номинальный расход | 5000 м³/ч | Примечание: Характеристики выполнены при использовании фильтров для очистки воздуха при расходе 1500 электродов ER246-3,25x450, т.е. загрязненных фильтров. |
| Диспозиционное давление при номинальном расходе | 1300 Па | |
| Максимальное разрежение | 4200 Па | |
| Максимальный расход | 6300 м³/ч |

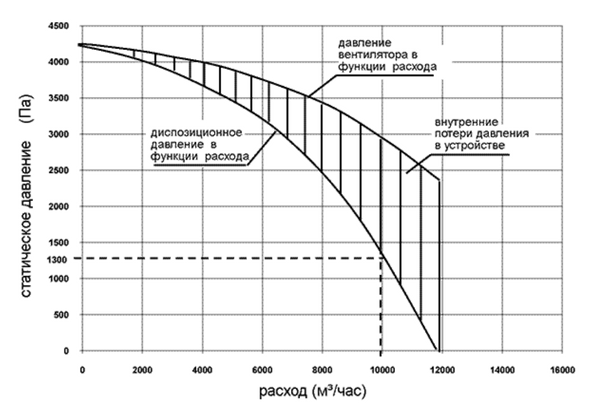

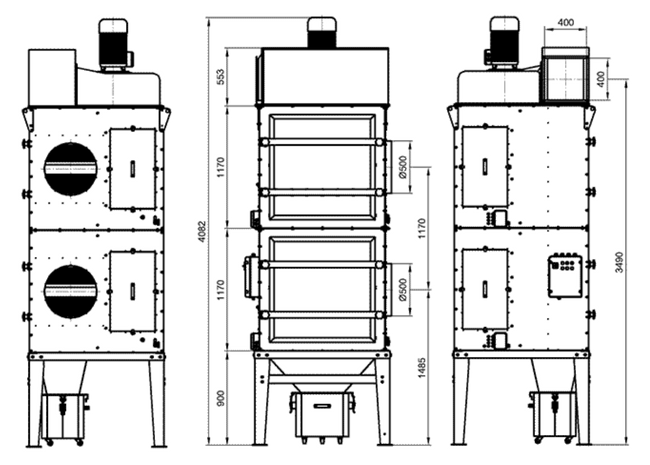

UFO-4-M/N-2-MAT
| Номинальный расход | 10000 м³/ч | Примечание: Характеристики выполнены при использовании фильтров для очистки воздуха при расходе 3000 электродов ER246-3,25x450, т.е. загрязненных фильтров. |
| Диспозиционное давление при номинальном расходе | 1300 Па | |
| Максимальное разрежение | 4260 Па | |
| Максимальный расход | 12000 м³/ч |

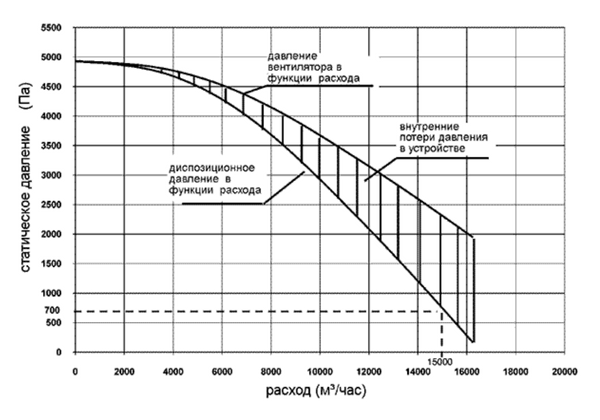

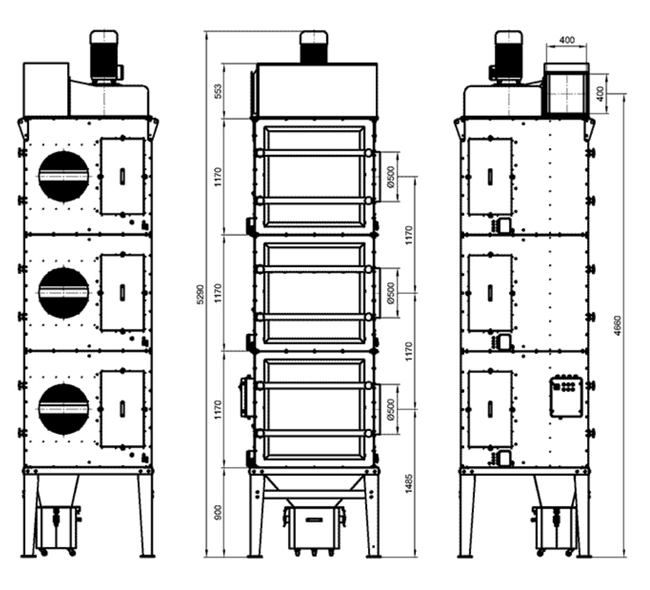

UFO-4-M/N-3-MAT
| Номинальный расход | 15000 м³/ч | Примечание: Характеристики выполнены при использовании фильтров для очистки воздуха при расходе 1500 электродов ER246-3,25x450, т.е. загрязненных фильтров. |
| Диспозиционное давление при номинальном расходе | 700 Па | |
| Максимальное разрежение | 4800 Па | |
| Максимальный расход | 16200 м³/ч |
