Панели для установки ячейковых фильтров ФЯ

Заказать
Заказать

Панели с ячейковыми фильрами применяются для очистки воздуха на начальном этапе в вентиляционных системах, центральных кондиционерах и приточных камерах. Панели с ячейковыми фильтрами, очищают фоздух от атмосферной пыли при среднегодовой запыленности воздуха до 1 мг/м3.

Фильтрующий элемент очищает фоздух от цемента, угольной пыли, сварных аэрозолей, дыма и т.д. с размером частиц в воздухе более 5 мкм.

Конструкция панелей

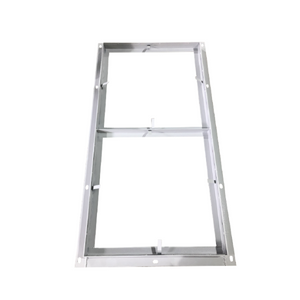

Панели для плоских фильтров (УС-39А) имеют прямоугольную раму из угловой стали с ячейками для установки дополнительных фильтров крепежными скобами.

Панели для угловой установки фильтров в строительных конструкциях (УС40А, УС41А, УС42А) имеют объемный корпус, который состоит их фланца, к которому приварены листы, между которыми расположены рамки для установки ячейковых фильтров. В данных панелях увеличивается фильтрующая поверхность и снижается воздушная нагрузка за счет зигзагообразной конструкции.

Панели для угловой установки фильтров в кондиционерах и приточных камерх (УС51, УС52, УС53, УС54) имеется переходной фланец, при помощи которого можно установить панель в вентиляционную систему.

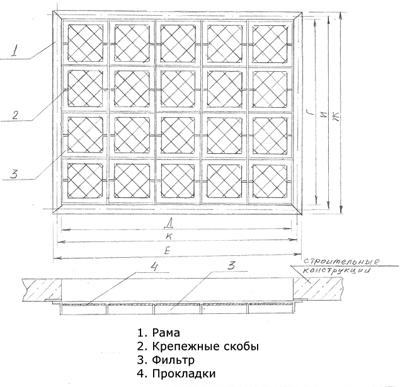

Панель плоская для установки фильтров ФЯ серии 5.904-25

Шифр Обозначение Компановка ячеек в панели Количество ячеек в панели Пропускная способность в тыс. м 3 /час Размеры, мм
Г Д Е Ж И К
УС 39А 1х2 39А.00.000 1х2 2 3-3.5 522 1040 1120 602 566 1084
УС 39А 2х2 -01 2х2 4 4-7 1040 1040 1120 1120 1084 1084
УС 39А 2х3 -02 2х3 6 7-10 1040 1558 1638 1120 1084 1602
УС 39А 3х3 -03 3х3 9 10-15 1558 1558 1638 1638 1602 1602
УС 39А 3х4 -04 3х4 12 15-20 1558 2076 2156 1638 1602 2120
УС 39А 3х5 -05 3х5 15 20-25 1558 2594 2674 1638 1602 2633
УС 39А 4х4 -06 4х4 16 25-28 2076 2076 2176 2176 2136 2136
УС 39А 4х5 -07 4х5 20 28-35 2076 2594 2694 2176 2136 2654
УС 39А 4х6 -08 4х6 24 35-38 2076 3112 3212 2176 2136 3172
УС 39А 5х5 -09 5х5 25 38-49 2594 2594 2694 2694 2654 2654



Шифр Стоимость рамной конструкции без учета стоимости фильтров, НДС в т.ч.
УС 39А 1х2 1949
УС 39А 2х2 3232
УС 39А 2х3 4467
УС 39А 3х3 6226
УС 39А 3х4 7984
УС 39А 3х5 9790
УС 39А 4х4 12932
УС 39А 4х5 15779
УС 39А 4х6 18626
УС 39А 5х5 19220

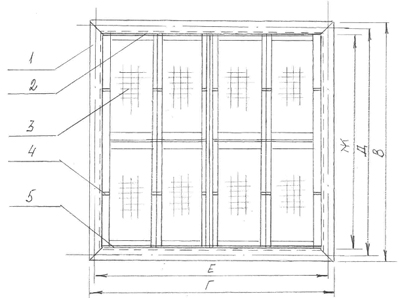

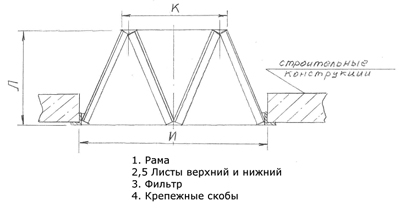

Панель для угловой установки фильтров ФЯ в строительных конструкциях

Шифр Обозначение Компановка ячеек в панели Количество ячеек в панели Пропускная способность в тыс. м 3 /час
УС40А УС40А.00.000 2х4 8 10
УС41А УС41А.00.000 2х6 12 20
УС42А УС42А.00.000 4х6 24 40



Шифр Обозначение Размеры, мм Стоимость рамной конструкции без учета стоимости фильтров, НДС в т.ч.
Г Д Е Ж И К Л М
УС40А УС40А.00.000 1144 916 1104 876 1052 824 575 530 5830
УС41А УС41А.00.000 1144 1744 1104 1703 1052 1652 1265 515 10313
УС42А УС42А.00.000 2180 1744 2140 1703 2088 1652 1265 515 16664

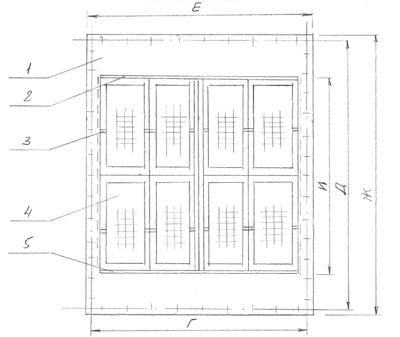

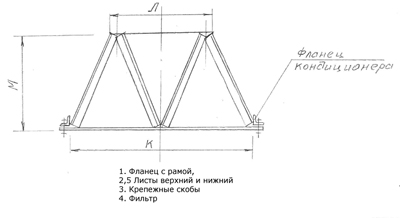

Панель для угловой установки фильтров ФЯ в кондиционерах и приточных камерах

Шифр Обозначение Компановка ячеек в панели Количество ячеек в панели Пропускная способность в тыс. м 3 /час
УС51 УС51.00.000 2х4 8 10
УС52 УС52.00.000 2х6 12 20
УС53 УС53.00.000 3х6 18 31.5
УС54 УС54.00.000 4х6 24 40



Шифр Обозначение Размеры, мм Стоимость рамной конструкции без учета стоимости фильтров, НДС в т.ч.
Г Д Е Ж И К Л М
УС51 УС51.00.000 876 1301 916 1340 1044 824 575 530 6213
УС52 УС52.00.000 1703 1301 1744 1340 1044 1652 1265 515 11177
УС53 УС53.00.000 1703 2051 1744 2090 1562 1652 1265 515 13528
УС54 УС54.00.000 1703 2051 1744 2090 2080 1652 1265 515 17964

Заказать панели с ячейковыми фильрами можно по телефонам:

  • +375 17 252 54 27
  • +375 17 258 67 51
  • +375 29 603 88 99

Звоните! Мы рады каждому клиенту!
