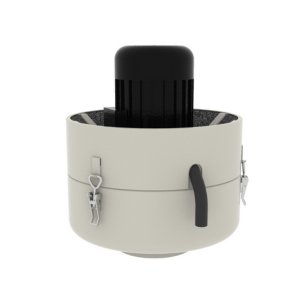

Фильтр масляного тумана EcoNoMist
EcoNoMist — это фильтрационная система, предназначенная для эффективного удаления аэрозолей охлаждающих жидкостей, масляного тумана и дыма из воздуха. Устройство стабильно работает в круглосуточном режиме и легко монтируется непосредственно на оборудование.
Преимущества EcoNoMist:
- Компактная установка прямо на станок без необходимости дополнительного места
- Возможность возврата охлаждающей жидкости обратно в систему
- Улучшение условий труда и снижение риска для здоровья персонала
- Снижение риска возгорания, связанного с загрязнением вентиляционных систем маслом
- Повышение экологической и производственной безопасности
Области применения:
Фильтр подходит для большинства видов металлообрабатывающего оборудования, включая:
- Токарные станки
- Фрезерные станки
- Сверлильные установки
- Резьбонарезные станки
- Шлифовальные машины
- Иное оборудование, использующее охлаждающие жидкости на водной, синтетической или полусинтетической основе, а также масляные дистилляты без добавок
Как работает EcoNoMist:

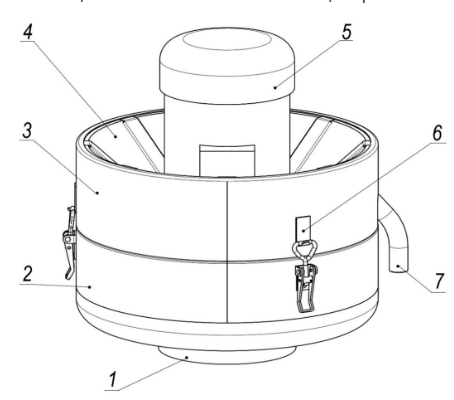

Загрязнённый воздух поступает в фильтр через входной патрубок (поз. 1), снабжённый защитной сеткой для предотвращения попадания металлической стружки. Далее он направляется в вращающийся сепарационный барабан, установленный на валу электродвигателя (поз. 5).
За счёт центробежной силы капли масляной эмульсии отделяются от воздушного потока и впитываются в пористые вставки барабана. Отделённая жидкость стекает по внутренним стенкам корпуса (поз. 2) и через дренажную трубку (поз. 7) возвращается в систему станка или в отдельную ёмкость для повторного использования (решение о повторном применении принимает пользователь).
Очищенный воздух покидает фильтр через крышку (поз. 3), внутри которой установлены шумопоглощающие вставки (поз. 4) для снижения уровня шума.
Для дополнительной очистки от мелкодисперсных частиц можно установить опциональные фильтры: HEPA-фильтр или противодымный финальный модуль.
- входной патрубок;
- корпус;
- крышка;
- звукоизолирующие вставки;
- электродвигатель;
- крючок;
- трубка дренажная.

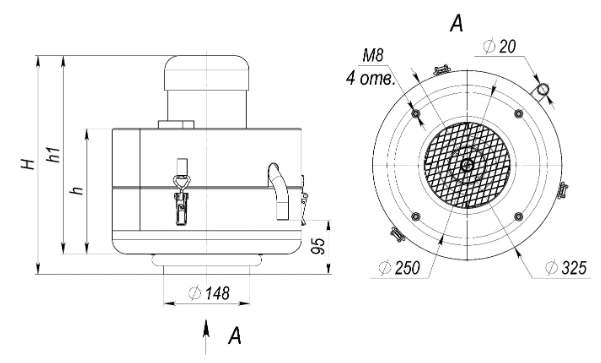

Габаритные размеры EcoNoMist
| Модель | h, мм | h1, мм | H, мм |
| EcoNoMist 200 | 216 | 341 | 376 |
| EcoNoMist 400 | 216 | 341 | 376 |
| EcoNoMist 800 | 271 | 395 | 430 |
Технические характеристики EcoNoMist
>
|
Наименование параметра
|
Значение параметра
|
|||
|
EcoNoMist 200
|
EcoNoMist 400
|
EcoNoMist 800
|
||
| Артикул |
ENM 200
|
ENM 400
|
ENM 800
|
|
| Код |
5324
|
5325
|
5326
|
|
| Максимальный расход воздуха, м³/ч |
405
|
800
|
1200
|
|
| Диаметр входного патрубка, мм |
148
|
148
|
148
|
|
| Двигатель | Мощность двигателя, кВт |
0,37
|
0,55
|
0,55
|
| Напряжение, частота, В/Гц |
380/50
|
|||
| Номинальный ток, А |
1,2
|
1,4
|
1,4
|
|
| Эффективность удаления масляного тумана, % |
до 99,95
|
|||
| Стандартное исполнение* |
Конструкционная сталь, окрашивание RAL 9002
|
|||
| Вспомогательный фильтрующий материал |
Ретикулированный пенополиуретан
|
|||
| Масса, кг |
11
|
12
|
15
|
|
