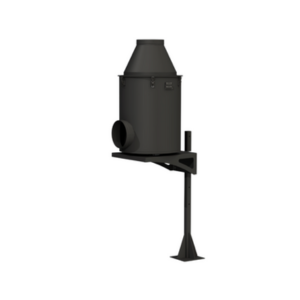

Пресепаратор масляного тумана ПМТ
Пресепаратор масляного тумана ПМТ предназначен для удаления тумана, масляных паров и эмульсий из воздуха, которые используются для смазки и охлаждения в металлообрабатывающем оборудовании. Основная задача устройства – существенно снизить концентрацию масляных туманов на входе в основную фильтрационную систему.
Также возможно использование устройства для осаждения туманов других жидкостей, включая обычную воду.
Принцип работы ПМТ
Загрязнённый воздух поступает во внутреннюю камеру корпуса пресепаратора через входной патрубок. Проходя через каплеуловитель, капли масла и эмульсий оседают, а очищенный воздух выходит через выходной патрубок в крышке пресепаратора и поступает в вентиляционную систему. Конденсировавшиеся жидкости собираются на дне корпуса и выводятся через штуцер.
Преимущества ПМТ
- Оснащён надёжным модулем очистки из нержавеющей стали;
- Работоспособность решения проверена десятками лет в нефтегазовой промышленности в колоннах осушения попутных газов;
- Не требует покупки расходных материалов.
Условия работы ПМТ
Пресепаратор рассчитан на продолжительную работу в закрытых помещениях при следующих климатических условиях:
- температура окружающей среды от плюс 5 до плюс 45 °С;
- относительная влажность не более 80 % при плюс 25 °С.
Модельный ряд
| Артикул | Наименование |
| ПМТ1-160-1000 | Пресепаратор масляного тумана |
| ПМТ1-200-2000 | Пресепаратор масляного тумана |
| ПМТ1-250-3000 | Пресепаратор масляного тумана |
| ПМТ1-315-4000 | Пресепаратор масляного тумана |
| ПМТ1-355-5000 | Пресепаратор масляного тумана |

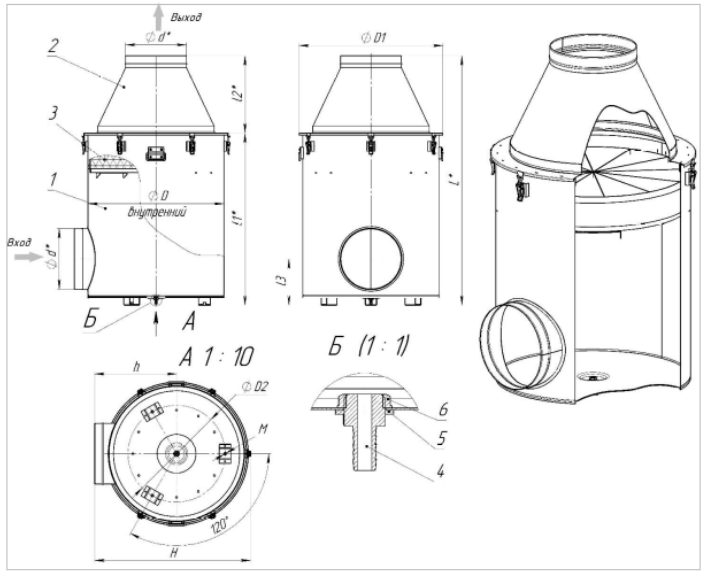

Габаритные размеры ПМТ
- Корпус пресепаратора;
- Крышка;
- Каплеуловитель;
- Штуцер ½” х12;
- Прокладка;
- Гайка ½”
| Модель | d, мм | D, мм | D1, мм | D2, мм | l1, мм | l2, мм | l3, мм | L, мм | h, мм | H, мм | M, мм |
| ПМТ-160-1000 | 159 | 350 | 385 | 250 | 590 | 250 | 170 | 840 | 237 | 430 | M8 |
| ПМТ-200-2000 | 199 | 500 | 535 | 250 | 670 | 300 | 190 | 970 | 322 | 605 | M8 |
| ПМТ-250-3000 | 249 | 600 | 635 | 400 | 770 | 350 | 215 | 1120 | 372 | 705 | M10 |
| ПМТ-315-4000 | 314 | 700 | 735 | 500 | 890 | 400 | 240 | 1290 | 422 | 805 | M10 |
| ПМТ-350-5000 | 349 | 800 | 835 | 500 | 970 | 500 | 260 | 1470 | 472 | 905 | M10 |
Технические характеристики ПМТ
| Наименование параметра или характеристики | Значение параметра | ||||
|
ПМТ-160-1000
|
ПМТ-200-2000
|
ПМТ-250-3000
|
ПМТ-315-4000
|
ПМТ-350-5000
|
|
| Расход воздуха, м3/ч |
1000
|
2000
|
3000
|
4000
|
5000
|
| Диаметр подсоединяемых воздуховодов, мм |
160
|
200
|
250
|
315
|
350
|
| Масса не более, кг |
18
|
28
|
36
|
45
|
57
|
Комплектующие и аксессуары
- Подставка пресепаратора ПП (с крепежом) - Используется для размещения пресепаратора на полу. Оснащена посадочным узлом для монтажа пресепаратора.
- Кронштейн пресепаратора КП (с крепежом) - Используется для размещения пресепаратора на стене. Оснащена посадочным узлом для монтажа пресепаратора.
- Колонна монтажная пресепаратора КМП (с крепежом)
| Артикул | Наименование |
| ПП1 | Подставка пресепаратора |
| ПП3 | Подставка пресепаратора |
| КП1 | Кронштейн в сборе пресепаратора |
| КП3 | Кронштейн в сборе пресепаратора |
| КМП1 | Колонна пресепаратора монтажная |

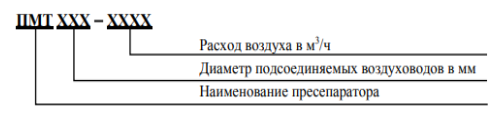

Условное обозначение ПМТ
