Вентиляционный каплеулавливатель канальный РЭД-КУ-К

Канальный вентиляционный каплеулавливатель РЭД-КУ-К предназначен для предотвращения распространения капель, оторвавшихся от источника и находящихся в воздушном потоке, по системе воздуховодов, а также для предотвращения попадания капель, образующихся в атмосферном воздухе, в систему воздухозабора.

Каплеулавливатель РЭД-КУ-К можно использовать в системах увлажнения и охлаждения воздуха, а также в уличных воздухозаборных устройствах и других местах, где необходимо отделить капли, находящиеся в воздушном потоке.

Конструкция РЭД-КУ-К включает жесткую раму и кассету из алюминиевых ламелей специальной формы, которые разделяют общий воздушный поток на множество струй, проходящих через отдельные каналы сложной формы, созданные ламелями.

В этих каналах воздух движется по сложной траектории, создавая завихрения, благодаря чему капли сталкиваются, укрупняются и теряют кинетическую энергию. При столкновении с ламелями капли оседают под действием силы тяжести и стекают в водосборный поддон. В местах столкновения капель с ламелями образуются тонкие водяные струйки, которые направляются вниз по ламелям в поддон.

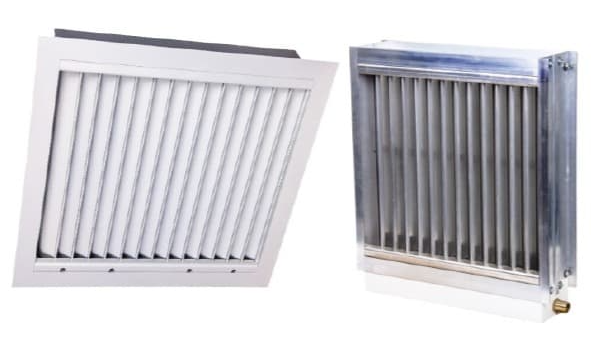

Поддон выполнен из оцинкованной листовой стали с системой водоотвода. РЭД-КУ-К устанавливается в каналах, а РЭД-КУ-С предназначен для установки в стеновых проемах.

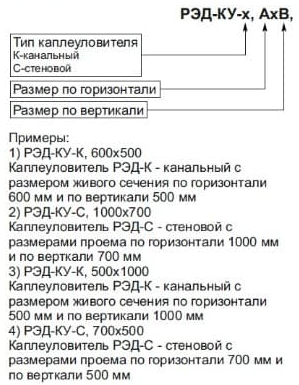

Условное обозначение РЭД-КУ-К

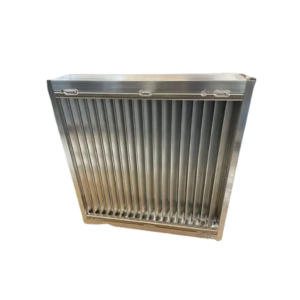

Внешний вид РЭД-КУ-К
