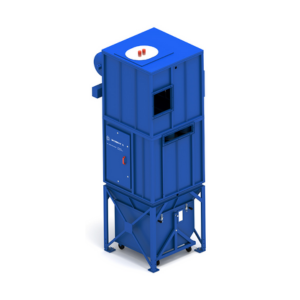

Фильтры кассетные ФК, ФКБ

Кассетные фильтры с импульсной продувкой предназначены для очистки воздуха от сухой мелкодисперсной неслипающейся пыли в составе центральных систем аспирации. Оборудование обеспечивает эффективное улавливание загрязнений и стабильную работу аспирационных установок в различных производственных условиях.

Фильтрующие элементы и регенерация

В качестве фильтрующих элементов используются кассеты, изготовленные из синтетического материала — полиэстера или целлюлозы. Кассеты оснащены встроенной системой регенерации, основанной на импульсной продувке сжатым воздухом, что позволяет поддерживать высокую эффективность фильтрации и увеличивать срок службы фильтровальных элементов.

Область применения

Кассетные фильтры применяются в различных отраслях промышленности, включая песко- и дробеструйную обработку, лазерную резку, процессы металлизации, улавливание талька и красителей, а также очистку воздуха от продуктов шлифования изделий из дерева, пластмасс и металлов.

Рабочие параметры

Фильтры рассчитаны на работу при разрежении корпуса до 5 000 Па и температуре очищаемого воздуха в диапазоне от –40 °С до +60 °С. По индивидуальному заказу возможно изготовление фильтров для эксплуатации при температуре очищаемого воздуха до +130 °С.

Базовая комплектация кассетных фильтров

• фильтровальная секция;
• шкаф управления;
• коллектор с форсунками для подключения к системе пожаротушения;
• ресивер с редуктором и фильтром-влагоотделителем;
• датчики температуры;
• датчики уровня.

Варианты комплектации фильтров ФК и ФКБ

Комплектация 1

Предназначена для установки фильтра непосредственно на бункер-накопитель.

Комплектация 2

Оснащена собственной опорной частью. Сбор уловленной пыли осуществляется в выкатной тележке.

Комплектация 3

Имеет собственную опорную часть и устройство непрерывной выгрузки в виде шлюзового перегрузчика. К перегрузчику может подключаться мягкий контейнер, система пневмотранспорта, шнек или другое оборудование.

Комплектация 4

Оснащена собственной опорной частью и мини-силосом объёмом до 15 м³. Мини-силос оборудован перемешивающим устройством и шлюзовым перегрузчиком, что позволяет выполнять периодическую выгрузку пыли без остановки системы аспирации.

Дополнительные опции

• вентиляторы высокого давления;
• площадки обслуживания;
• бункеры-накопители со сдвижными затворами;
• эстакады под фильтр и бункер;
• обратные клапаны;
• огнепреградительные клапаны.

В качестве дополнительной ступени очистки может устанавливаться контрольная ступень из нерегенерируемых фильтров. В верхней части фильтра возможна установка шумопоглощающей секции для размещения вентилятора, при этом уровень шума не превышает 62 дБА.

Габаритные и присоединительные размеры

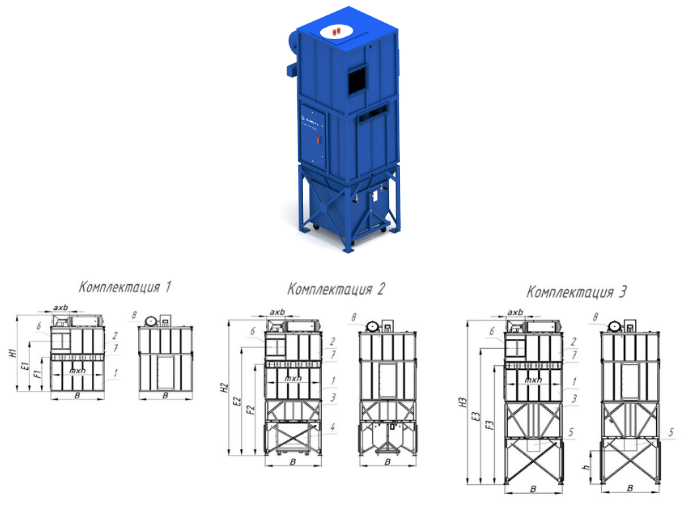

Фильтр ФК с пылесборной тележкой

Условные обозначения:

1. Фильтровальная секция
2. Секция продувки
3. Опорная часть с бункером
4. Пылесборная тележка
5. Шлюзовой перегрузчик
6. Входной патрубок
7. Выходной патрубок
8. Ресивер сжатого воздуха

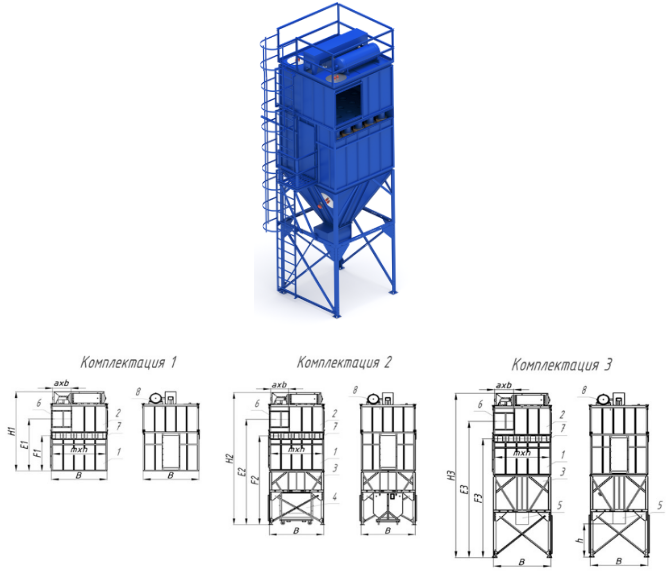

Фильтр ФКБ-30 со шлюзовым перегрузчиком

Условные обозначения:

1. Фильтровальная секция
2. Секция продувки
3. Опорная часть с бункером
4. Пылесборная тележка
5. Шлюзовой перегрузчик
6. Входной патрубок
7. Выходной патрубок
8. Ресивер сжатого воздуха\

Технические характеристики ФК, ФКБ
