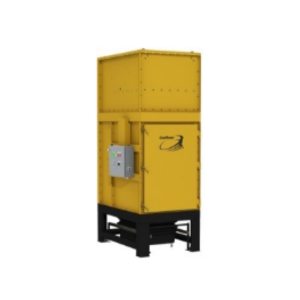

Модульные самоочищающиеся фильтры MDV-6

Заказать
Заказать

Фильтры самоочищающиеся серии MDV-6 включают:

  • Фильтры MDV-6-F (со встроенным вентилятором);
  • Фильтры MDV-6-F-WP (в уличном исполнении со встроенным вентилятором);
  • Фильтры MDV-6 (без встроенного вентилятора);
  • Фильтры MDV-6-WP (в уличном исполнении без встроенного вентилятора);

Фильтры MDV-6-F (со встроенным вентилятором)

Агрегаты серии MDV-6L(R)-F оснащаются встроенным вентилятором в шумопоглощающем кожухе, который отгружается отдельно от фильтра и монтируется на месте.

Модели MDV-6L(R)-F поставляются с установленным на фильтре пультом управления, оснащенным:

  • контроллером КФ-3 со встроенным электронным дифференциальным манометром (ΔP-функцией);
  • пускателем вентилятора с тепловым реле и доп. контактом, соответствующим мощности двигателя;
  • главным выключателем;
  • кнопками «пуск» / «остановка» вентилятора;
  • переключателем «местное» / «дист. управление»;
  • светозвуковой сигнализацией предельной загрязненности картриджей, а также неисправности пневматических клапанов;
  • сигнальными лампами: «сеть», «вентилятор».

Агрегаты MDV-6L(R)-F имеют квадратный входной патрубок с фланцем под болтовое соединение. Для подключения круглого воздуховода предусмотрены соединительные патрубки DC-MDV-0 (0º) и DC-MDV-90 (90º) трех диаметров: Ø315, 400, 500 мм. Для дополнительной защиты от крупных частиц пыли предусмотрен сетчатый префильтр BPF-MDV, который монтируется между квадратным входным патрубком и переходником DC-MDV.

Отдельно подбираются и заказываются следующие комплектующие:

  • Соединительный патрубок DC-MDV требуемого типа и диаметра (обязательно);
  • Блок префильтра в сборе BPF-MDV (при необходимости).
Эскиз Модель


L – пульт управления слева от двери

 MDV-6L-F9-T20
MDV-6L-F9-TC20
MDV-6L-F9-D20
MDV-6L-F9-C20
MDV-6L-F11-T20
MDV-6L-F11-TC20
MDV-6L-F11-D20
MDV-6L-F11-C20


R – пульт управления справа от двери

 MDV-6R-F9-T20
MDV-6R-F9-TC20
MDV-6R-F9-D20
MDV-6R-F9-C20
MDV-6R-F11-T20
MDV-6R-F11-TC20
MDV-6R-F11-D20
MDV-6R-F11-C20

Технические характеристики

Расход воздуха 4000–9000 м³/ч (исполнение F9)
4000–10500 м³/ч (исполнение F11)
Площадь фильтрующей поверхности 120 м²
Вентилятор: F-9000; 7,5 кВт, 380В, 50Гц (исполнение F9)
F-11000; 11 кВт; 380В, 50Гц (исполнение F11)

В комплект поставки входит

  • картридж фильтрующий вертикальный 20 м² – 6шт;
  • вставка рассекатель – 6 шт.;
  • встроенный вентилятор в шумопоглощающем корпусе;
  • пульт управления (слева (L) либо справа (R) от двери);
  • влагомаслоотделитель с манометром и редуктором давления для сжатого воздуха ВМО;
  • выкатной пылесборник 125 л – 1 шт.;
  • несущие ребра для транспортировки погрузчиком;
  • рым-болты для погрузки краном.

Заказывается отдельно

  • Соединительный патрубок DC-MDV – 1 шт.;
  • Блок префильтра в сборе BPF-MDV – 1 шт.;
  • Компрессор сжатого воздуха (если отсутствует сеть).

Фильтры MDV-6-F-WP (в уличном исполнении со встроенным вентилятором)

Агрегаты серии MDVF-WP имеют теплоизолированный корпус из минеральной плиты, закрытой снаружи оцинкованным листом без покраски.

Модели MDVF-WP поставляются с установленным на фильтре пультом управления, оснащенным:

  • шкафом с теплоизолированными стенками c электро-радиатором подогрева и влагомаслоотделителем внутри;
  • контроллером КФ-3 со встроенным электронным дифференциальным манометром (ΔP-функцией);
  • пускателем вентилятора с тепловым реле и доп. контактом, соответствующим мощности двигателя;
  • светозвуковой сигнализацией предельной загрязненности картриджей, а также неисправности пневмоклапанов.

Агрегаты MDVF-WP имеют квадратные входной и выходной патрубки с фланцами под болтовое соединение. Для подключения круглого воздуховода предусмотрены соединительные патрубки DC-MDV-0 (0º) и DC-MDV-90 (90º) трех диаметров: Ø315, 400, 500 мм. Для дополнительной защиты от крупных частиц пыли, в качестве опции, предусмотрен сетчатый префильтр BPF-MDV, который монтируется между квадратным входным патрубком и переходником DC-MDV.

Отдельно подбираются и заказываются следующие комплектующие:

  • Соединительный патрубок DC-MDV требуемого типа и диаметра (обязательно);
  • Блок префильтра в сборе BPF-MDV (при необходимости).
Эскиз Модель


L – пульт управления слева от двери

 MDV-6L-F9-T20-WP
MDV-6L-F9-TC20-WP
MDV-6L-F9-D20-WP
MDV-6L-F9-C20-WP
MDV-6L-F11-T20-WP
MDV-6L-F11-TC20-WP
MDV-6L-F11-D20-WP
MDV-6L-F11-C20-WP


R – пульт управления справа от двери

 MDV-6R-F9-T20-WP
MDV-6R-F9-TC20-WP
MDV-6R-F9-D20-WP
MDV-6R-F9-C20-WP
MDV-6R-F11-T20-WP
MDV-6R-F11-TC20-WP
MDV-6R-F11-D20-WP
MDV-6R-F11-C20-WP

Технические характеристики

Расход воздуха 4000–9000 м³/ч (исполнение F9)
4000–10500 м³/ч (исполнение F11)
Площадь фильтрующей поверхности 120 м²
Вентилятор: F-9000; 7,5 кВт, 380В, 50Гц (исполнение F9)
F-11000; 11 кВт; 380В, 50Гц (исполнение F11)

В комплект поставки входит

  • картридж фильтрующий вертикальный 20 м² – 6шт;
  • вставка рассекатель – 6 шт.;
  • встроенный вентилятор в шумопоглощающем теплоизолированном корпусе;
  • пульт управления с теплоизоляцией и электро- подогревом, слева (L) либо справа (R) от двери;
  • влагомаслоотделитель с манометром и редуктором, установленный в теплоизолированный шкаф пульта управления;
  • выкатной пылесборник 120 л.;
  • рым-болты для погрузки краном.

Заказывается отдельно

  • Соединительный патрубок DC-MDV – 1 шт.;
  • Блок префильтра в сборе BPF-MDV – 1 шт.;
  • Компрессор сжатого воздуха (если отсутствует сеть).

Фильтры MDV-6 (без встроенного вентилятора)

Агрегаты серии MDV-6L(R)-XX20 отгружаются полностью в собранном виде без вентилятора.

Фильтры MDV-6L(R)-XX20 поставляются с установленным на них контроллером со встроенным электронным дифференциальным манометром (ΔP-функцией). Вентилятор с требуемыми характеристиками подбирается и заказывается отдельно.

Агрегаты MDV-6L(R)-XX20 имеют квадратный входной патрубок с фланцем под болтовое соединение. Для подключения круглого воздуховода предусмотрены соединительные патрубки DC-MDV-0 (0º) и DC-MDV-90 (90º) трех диаметров: Ø315, 400, 500 мм.

Для дополнительной защиты от крупных частиц пыли предусмотрен сетчатый префильтр BPF-MDV, который монтируется между квадратным входным патрубком и переходником DC-MDV.

Отдельно подбираются и заказываются следующие комплектующие:

  • Соединительный патрубок DC-MDV требуемого диаметра и модели 1 шт. на каждый вход и 1 шт. на каждый выход;
  • Вентилятор с требуемыми характеристиками (обязательно);
  • Пускатель с тепловым реле и доп. контактом, либо преобразователь частоты (ПЧ), либо устройство плавного пуска (УПП) (обязательно);
  • Блок префильтра в сборе BPF-MDV (при необходимости).
Эскиз Модель


L – контроллер слева от двери

 MDV-6L-T20
MDV-6L-TC20
MDV-6L-D20
MDV-6L-C20


R – контроллер справа от двери

 MDV-6R-T20
MDV-6R-TC20
MDV-6R-D20
MDV-6R-C20

Технические характеристики

  • Рекомендуемый расход воздуха 4000–12000 м³/ч
  • Площадь фильтрующей поверхности – 120 м²

В комплект поставки входит

  • картридж фильтрующий вертикальный 20 м² – 6 шт.;
  • вставка рассекатель – 6 шт.;
  • контроллер KF-3 (CONT-M);
  • влагомаслоотделитель с манометром и редуктором давления для сжатого воздуха ВМО;
  • выкатной пылесборник 125 л – 1 шт.;
  • несущие ребра для транспортировки погрузчиком;
  • рым-болты для погрузки краном.

Заказывается отдельно

  • Вентилятор с требуемыми характеристиками;
  • Пускатель с тепловым реле и доп. контактом, либо ПЧ, либо УПП;
  • Соединительный патрубок DC-MDV – 2 шт.;
  • Блок префильтра в сборе BPF-MDV – 1 шт.;
  • Компрессор сжатого воздуха (если отсутствует сеть).
Техническая документация на модульные самоочищающиеся фильтры MDV
