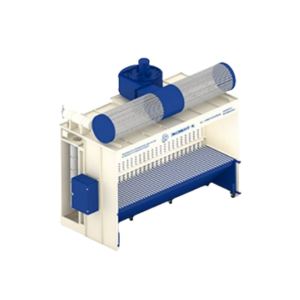

Обеспыливающие кабины с системой регенерации модель ОБКР-1500

Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл.

Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках, создавая безопасную среду для персонала.

Возможности и преимущества

Обеспыливающие кабины обеспечивают локализацию и удаление выделяющейся пыли в воздух рабочей зоны, имеют 100%-ю эффективность местного отсоса, эффективную очистку загрязненного воздуха, а также возврат и раздачу очищенного воздуха обратно в помещение.

Применение обеспыливающих кабин позволяет снизить затраты на проектирование и монтаж центральных систем аспирации, которые требуют протяженной сети воздуховодов, а также осуществлять забор и очистку загрязненного воздуха в процессах, где невозможно организовать эффективный местный отсос. Обеспыливающие кабины имеют встроенную систему регенерации фильтровальных элементов импульсной продувкой сжатым воздухом, что обеспечивает их автономную и продолжительную работу.

Описание основных элементов кабины

Система очистки и управления кабины состоит из следующих ключевых компонентов, обеспечивающих её надежную и эффективную работу:

• 1 ступень очистки – фильтровальные кассеты из полиэстера. Над каждой кассетой установлен импульсный клапан, который срабатывает по заданному времени. Цикл продувки происходит без остановки системы в процессе работы.
• 2 ступень очистки (контрольная) – позволяет обеспечить остаточную концентрацию пыли не более 0,1 мг/м³, гарантируя высокое качество очищенного воздуха.
• Шкаф управления – входит в комплект поставки. Предназначен для управления вентилятором, пневмоклапанами, освещением, также предусмотрена возможность подключения к противопожарной системе предприятия. В его состав входят контроллер и преобразователь частоты.
• Контроллер – управляет вентилятором и пневмоклапанами, отслеживает давление в ресивере, обеспечивая стабильность работы системы.
• Преобразователь частоты – предназначен для регулирования числа оборотов вентилятора, что позволяет увеличивать или уменьшать производительность. Изменение заданной частоты вращения осуществляется с лицевой панели шкафа управления.
• Пневмоклапаны – применены для режима регенерации. В контроллере предусмотрена возможность самостоятельного изменения заданных временных величин процесса регенерации, что позволяет адаптировать систему под конкретные условия эксплуатации.
• Освещение – входит в комплект поставки. Применено экономичное светодиодное (LED) освещение с низким энергопотреблением, обеспечивающее комфортную освещенность рабочей зоны.

Комплектации поставки

Обеспыливающие кабины поставляются в четырех основных комплектациях, что позволяет выбрать оптимальное решение в соответствии с требованиями производства и уровнем необходимой защиты:

• Комплектация 1 (базовая): всасывающая панель с боковыми стенками и крышей; фильтровальные кассеты полиэстер класса M6; система регенерации с ресивером; вентилятор; шкаф управления; реле давления, редуктор, фильтр для сжатого воздуха; выдвижные ящики для сбора пыли.
• Комплектация 2 (2.1/2.2): включает все элементы базовой комплектации, а также шкаф управления с частотным преобразователем, перфорированные воздуховоды для раздачи воздуха и комплект светодиодного освещения в экономичном варианте. Отличается классом очистки фильтров (М6 или F9).
• Комплектация 3 (3.1/3.2): включает все элементы комплектации 2, а также комплект светодиодного освещения с увеличенным световым потоком и контрольную ступень очистки с фильтровальными кассетами из целлюлозы класса F9. Отличается классом очистки фильтров первой ступени (М6 или F9).
• Комплектация 4 (искробезопасное исполнение): включает все элементы комплектации 3 с фильтрами, имеющими огнестойкую пропитку (класс M6 и F9), а также дополнительно оснащается датчиком температуры, огнезадерживающими клапанами с пневмоприводом и коллектором с форсунками для подключения к системе пожаротушения, обеспечивая максимальный уровень пожарной безопасности.

Габаритные и присоединительные размеры

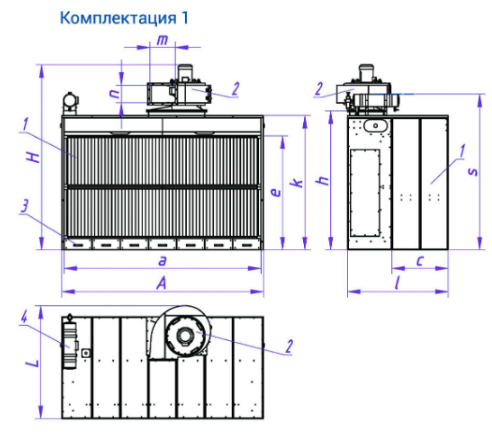

ОБКР-1500 комплектация 1

Условные обозначения:

1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Воздуховоды перфорированные
6. Контрольная ступень очистки

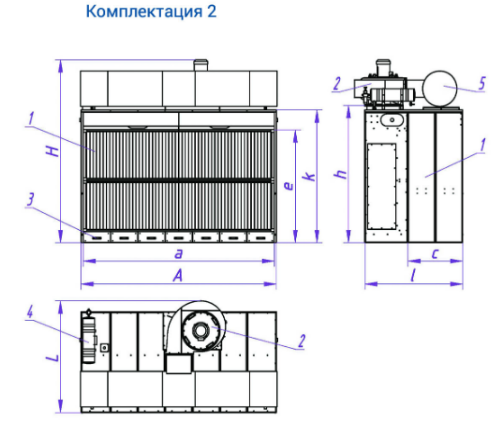

ОБКР-1500 комплектация 2

Условные обозначения:

1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Воздуховоды перфорированные
6. Контрольная ступень очистки

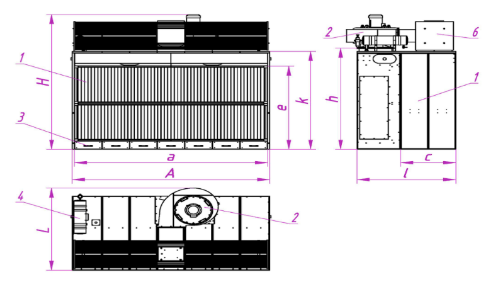

ОБКР-1500 комплектация 3

Условные обозначения:

1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Воздуховоды перфорированные
6. Контрольная ступень очистки

ОБКР-1500 комплектация 4

Технические характеристики ОБКР-1500
