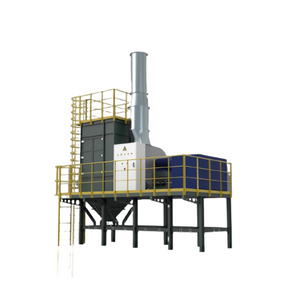

Автономная газоочистная установка СРФ-ВЕНТ

Автономная газоочистная установка СРФ-ВЕНТ предназначена для работы в условиях средней и высокой входной запылённости.

Автономные газоочистные установки отличаются компактными размерами, простотой и надежностью конструкции.

Оснащены вентилятором, компрессором в защитном кожухе, площадкой обслуживания и системой автоматики управления установкой.

Рукавный фильтр имеет на входе запыленного воздуха камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер и снизить нагрузку на фильтровальные элементы, увеличивая срок их службы.

Стандартная комплектация

Фильтровальный модуль;
Площадка обслуживания с вентилятором, компрессором в защитном кожухе и шкафом управления установкой с плавным пуском вентилятора;
Опора с бункером, оснащенным ручным затвором для выгрузки и индикатором уровня наполнения.

Дополнительная комплектация

Оснащение различными устройствами выгрузки бункера (шлюзовой затвор, клапан-мигалка, шнек и др.);
Высокотемпературное исполнение до 200°С;
Взрывозащищенное исполнение;
Теплоизоляция корпуса;
Система обогрева пневмоклапанов;
Частотное управление вентилятором;
Другие опции по требованиям заказчика.

Технические характеристики газоочистной установки СРФ-ВЕНТ

Модель	СРФ15-ВЕНТ	СРФ15х2-ВЕНТ	СРФ22-ВЕНТ	СРФ22х2-ВЕНТ
Производительность по воздуху, м³/ч ⁽²⁾	7500 ÷ 15000	15000 ÷ 30000	11000 ÷ 22000	22000 ÷ 44000
Мощность вентилятора, кВт/частота вращения, об/мин ⁽³⁾	37/ 1500	55/ 1500	45/ 1500	90/ 1500
Свободный напор, Па ⁽³⁾	до 3000	до 2500	до 3000	до 3000
Мощность компрессора, кВт	2,2	4,0	2,2	4,0
Производительность компрессора, л/мин	315	550	315	550
Площадь фильтрации, не более, м²	90	180	130	260
Скорость фильтрации, м/мин ⁽⁴⁾	1,4 ÷ 2,8	1,4 ÷ 2,8	1,4 ÷ 2,8	1,4 ÷ 2,8
Количество фильтровальных элементов, шт	91	182	91	182
Максимальная концентрация пыли на входе в фильтр, г/м³	120	120	120	120
Концентрация пыли на выходе из фильтра, не более, мг/м³ ⁽⁵⁾	20	20	20	20
Тип фильтровального элемента	Рукав круглого сечения на проволочном каркасе	Рукав круглого сечения на проволочном каркасе	Рукав круглого сечения на проволочном каркасе	Рукав круглого сечения на проволочном каркасе
Схема движения запыленного воздуха	Вход запыленного воздуха в камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер, снизить пылевую нагрузку на фильтровальные элементы и осуществить равномерное распределение запыленного воздуха в камере грязного газа	Вход запыленного воздуха в камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер, снизить пылевую нагрузку на фильтровальные элементы и осуществить равномерное распределение запыленного воздуха в камере грязного газа	Вход запыленного воздуха в камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер, снизить пылевую нагрузку на фильтровальные элементы и осуществить равномерное распределение запыленного воздуха в камере грязного газа	Вход запыленного воздуха в камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер, снизить пылевую нагрузку на фильтровальные элементы и осуществить равномерное распределение запыленного воздуха в камере грязного газа
Корпус	Модульная, полностью сборно-разборная конструкция, облегчающая процесс транспортировки, сборки,ремонта и модернизации фильтра	Модульная, полностью сборно-разборная конструкция, облегчающая процесс транспортировки, сборки,ремонта и модернизации фильтра	Модульная, полностью сборно-разборная конструкция, облегчающая процесс транспортировки, сборки,ремонта и модернизации фильтра	Модульная, полностью сборно-разборная конструкция, облегчающая процесс транспортировки, сборки,ремонта и модернизации фильтра
Габаритные размеры (ДхШхВ), мм ⁽⁶⁾	7030х3485х7770	8420х3485х8820	7030х3485х8840	8420х3485х9385
Фланец входа загрязненного воздуха (b x h), мм	1200х300	1200х300 - 2шт.	1200х300	1200х300 - 2шт.
Размер воздуховода выхода очищенного воздуха, мм	∅500	∅710	∅630	∅900
Масса без пыли, не более, кг	5000	8500	6000	10000
