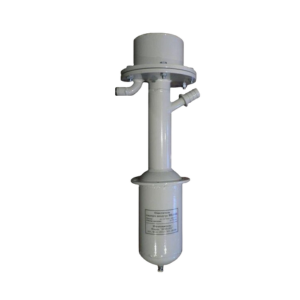

Двухступенчатый очиститель сжатого воздуха ВЦ-10К

Инерционный очиститель сжатого воздуха применяется для удаления конденсата влаги, масляных примесей и механических частиц из воздушного потока.

Его установка позволяет повысить надежность работы пневматического оборудования, продлить срок службы инструментов и снизить затраты на ремонт.

Наиболее эффективным является монтаж устройства непосредственно перед потребителем.

Область применения

• Работа с пневматическим инструментом.
• Использование с пневмоавтоматами и другим оборудованием.

Инструкция по эксплуатации

• Очиститель устанавливается прямо перед потребителем.
• Рабочее положение устройства — строго вертикальное.
• Подключение выполняется через резьбовые соединения: вход — внутренняя резьба 1/2 дюйма, выход — наружная резьба 1/2 дюйма.
• Для удаления накопившегося конденсата необходимо периодически открывать вентиль, расположенный в нижней части корпуса.
• К выходу инерционной ступени приварена контактная ступень с корпусом и сменным фильтроэлементом ФГП-130АМ.
• Замена фильтроэлемента производится один раз в месяц.

Порядок замены фильтроэлемента

• Прекратить подачу сжатого воздуха в очиститель.
• Стравить остаточное давление через кран слива конденсата.
• Снять крышку корпуса.
• Выкрутить фильтроэлемент, вращая против часовой стрелки.
• Установить новый элемент, предварительно сняв с него защитные заглушки.
• Закрутить фильтроэлемент и вернуть крышку на место.

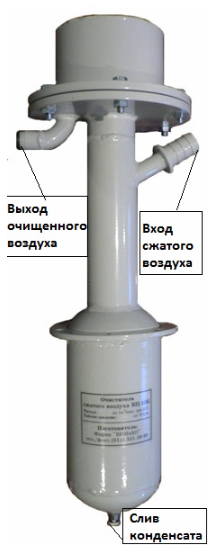

Конструкция ВЦ-10К

Технические характеристики ВЦ-10К
