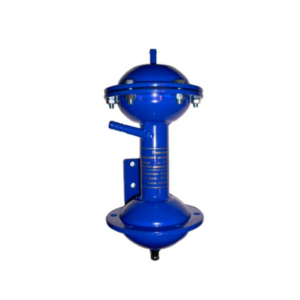

Двухступенчатый очиститель сжатого воздуха ВЦ-3.К
Инерционный очиститель сжатого воздуха ВЦ-3.К применяется для эффективного удаления влаги, масляных примесей и механических частиц из воздушного потока.
Устройство устанавливается непосредственно перед потребителем, что обеспечивает надежную защиту оборудования и высокое качество подаваемого воздуха.
Назначение и применение
Очиститель ВЦ-3.К используется в различных областях промышленности, где требуется чистый и сухой сжатый воздух. Он подходит для работы с пневматическим инструментом, пневмоавтоматами и другим оборудованием. Кроме того, устройство может применяться в качестве конечной фильтрующей ступени для подачи воздуха в газопылезащитные респираторы типа РУ-60М марки А. Это позволяет использовать очищенный воздух для дыхания операторов, работающих в условиях высокой запыленности и загрязненной атмосферы.
Качество воздуха после очистки соответствует требованиям 1-го класса по содержанию твердых частиц, влаги и масла в соответствии с ГОСТ 17433-80.
Преимущества применения
- Надежная защита оборудования от влаги, масла и загрязнений.
- Повышение срока службы пневматических систем.
- Возможность подачи очищенного воздуха для дыхания оператора.
- Соответствие нормам по качеству воздуха согласно ГОСТ.
Инструкция по эксплуатации
- Устанавливать очиститель необходимо непосредственно перед потребителем.
- Рабочее положение устройства — строго вертикальное.
- Подключение осуществляется через шланг высокого давления диаметром 10 мм с использованием хомутов.
- Минимальная длина шланга на входе должна составлять 2 метра.
- Для удаления конденсата необходимо периодически открывать вентиль, расположенный в нижней части корпуса очистителя.
Технические характеристики ВЦ-3.К
| Параметры | ВЦ-3.К |
| Расход сжатого воздуха Н.У. л/мин. | 350 |
| Давление сжатого воздуха, МПа | не более 1 |
| Потери давления, МПа | не более 0.02 |
| Эффективность очистки | не менее 99.9% |
| Тонкость фильтрации | 1мкм |
| Емкость конденсатосборника | 200мл |

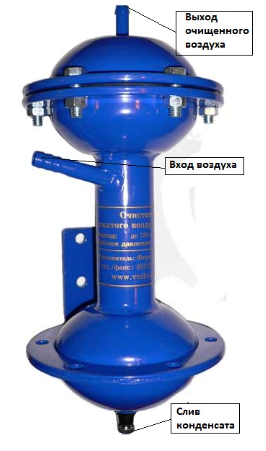

Конструкция ВЦ-3.К
