Инерционный очиститель сжатого воздуха ВЦ-240

Блок очистителей сжатого воздуха ВЦ-240 предназначен для очистки сжатого воздуха, поступающего на пневмооборудование, от влаги, масляного конденсата и механических частиц.

Применение блока обеспечивает надежную защиту пневматических систем, продлевает срок службы оборудования и поддерживает стабильную работу пневмосети.

Состав и конструкция

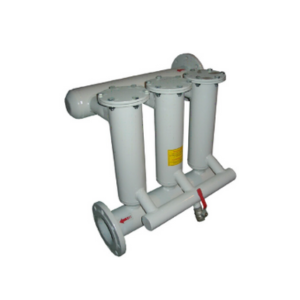

Блок ВЦ-240 состоит из трёх параллельно соединённых модулей ВЦ-80 с расходом воздуха 8 м³/мин каждый. Модули объединены общими входным и выходным коллекторами, что обеспечивает равномерное распределение потока и эффективную очистку воздуха.

Инструкция по эксплуатации

• Блок устанавливается на участке пневмотрассы, где сжатый воздух уже охлажден, и далее по трассе до потребителя не охлаждается. Такая установка позволяет полностью удалить водомасляный конденсат без повторного образования.
• При монтаже необходимо обеспечить строго вертикальное положение модулей.
• Слив конденсата осуществляется через постоянно приоткрытый вентиль. Для прочистки рекомендуется периодически кратковременно (1-2 секунды) полностью открывать вентиль, чтобы удалить механические частицы.
• При нарушении нормальной работы блока следует предварительно стравить воздух, снять крышки модулей, осмотреть внутренние полости на предмет крупных частиц (окалина и т.п.), удалить их и установить крышки на место.
• Подключение к пневмосети осуществляется через фланцы Ду-100 по ГОСТ 12820-80.

Технические характеристики ВЦ-240
