Инерционный очиститель сжатого воздуха ВЦ-320H24

Блок очистителей сжатого воздуха ВЦ-320H24 предназначен для очистки сжатого воздуха, поступающего на пневмооборудование, от влаги, масла и механических частиц.

Он обеспечивает надежную защиту оборудования, продлевает срок службы пневмосистем и поддерживает стабильную работу оборудования при различных условиях эксплуатации.

Состав и конструкция

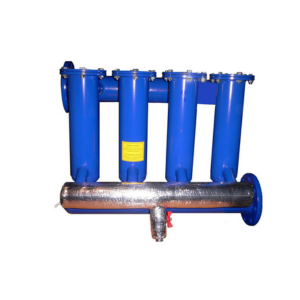

Блок ВЦ-320H24 состоит из четырёх параллельно соединённых модулей ВЦ-80 с расходом воздуха 8 м³/мин каждый. Модули соединены общими входным и выходным коллекторами, что обеспечивает равномерное распределение потока и эффективную очистку воздуха.

Инструкция по эксплуатации

• Блок устанавливается на участке пневмотрассы, где сжатый воздух уже охлаждён и далее по трассе до потребителя не охлаждается, что позволяет полностью удалить водомасляный конденсат.
• Модули блока необходимо монтировать в строго вертикальном положении.
• Слив конденсата осуществляется через постоянно приоткрытый вентиль слива конденсата. Для прочистки рекомендуется периодически кратковременно (1-2 секунды) полностью открывать вентиль, чтобы удалить механические частицы.
• При нарушении нормальной работы блока следует предварительно стравить воздух, снять крышки модулей, осмотреть внутренние полости на предмет попадания крупных частиц (окалина и т.п.), удалить их и установить крышки на место.
• Подсоединение к пневмосети осуществляется через фланцы Ду-100 по ГОСТ 12820-80.
• Для предотвращения замерзания конденсата при отрицательных температурах блок оборудован электронагревателем с напряжением 24 В и мощностью 13 Вт, а также тепловой изоляцией.

Технические характеристики ВЦ-320H24
