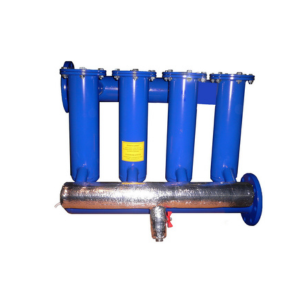

Инерционный очиститель сжатого воздуха ВЦ-400

Блок очистителей сжатого воздуха ВЦ-400 предназначен для удаления влаги, масляного конденсата и механических частиц из сжатого воздуха, поступающего на пневмооборудование.

Применение блока обеспечивает надежную защиту оборудования, продлевает срок службы пневмосистем и поддерживает стабильную работу оборудования при различных условиях эксплуатации.

Состав и конструкция

Блок ВЦ-400 состоит из пяти параллельно соединённых модулей ВЦ-80 с расходом воздуха 8 м³/мин каждый. Модули объединены общими входным и выходным коллекторами, что обеспечивает равномерное распределение потока и эффективную очистку воздуха.

Инструкция по эксплуатации

• Блок устанавливается на участке пневмотрассы, где сжатый воздух уже охлажден и далее по трассе до потребителя не охлаждается, что позволяет полностью удалить водомасляный конденсат без повторного образования.
• При монтаже необходимо обеспечить строго вертикальное положение модулей.
• Слив конденсата осуществляется через постоянно приоткрытый вентиль. Для прочистки рекомендуется периодически кратковременно (1-2 секунды) полностью открывать вентиль, чтобы удалить механические частицы.
• При нарушении нормальной работы блока следует предварительно стравить воздух, снять крышки модулей, осмотреть внутренние полости на предмет крупных частиц (окалина и т.п.), удалить их и установить крышки на место.
• Подключение к пневмосети осуществляется через фланцы Ду-100 по ГОСТ 12820-80.
• Для предотвращения замерзания конденсата при отрицательных температурах блок оснащён электронагревателем с напряжением 24 В и мощностью 13 Вт, а также тепловой изоляцией.

Технические характеристики ВЦ-400
