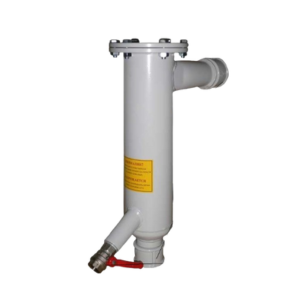

Инерционный очиститель сжатого воздуха ВЦ-80

Инерционный очиститель сжатого воздуха предназначен для удаления влаги, масла и механических частиц из воздушного потока.

Его основное назначение — защита пневматического оборудования от преждевременного износа, повреждений и отказов в работе.

Установка устройства позволяет значительно повысить надежность эксплуатации и продлить срок службы системы.

Комплект поставки

• Очиститель сжатого воздуха — 1 шт.
• Муфта 2" — 2 шт.
• Контргайка 2" — 2 шт.
• Вентиль для слива конденсата 3/4" — 1 шт.

Инструкция по эксплуатации

• Очиститель рекомендуется устанавливать на участке пневмотрассы в месте, где сжатый воздух уже достаточно охлажден и далее не подвержен охлаждению до потребителя.
• Оптимальное место монтажа — непосредственно перед потребителем, что позволяет эффективно удалить весь водомасляный конденсат.
• Рабочее положение устройства — строго вертикальное.
• Подключение к пневмосети осуществляется через резьбовое соединение диаметром 2". При необходимости использования трубы меньшего диаметра применяется переходник с углом раскрытия не более 12°.
• Перед установкой очиститель необходимо продуть чистым воздухом.
• Удаление конденсата производится при приоткрытом вентиле, расположенном в нижней части корпуса.
• При снижении эффективности работы очистителя следует снять верхнюю крышку и удалить задержанные крупные частицы.

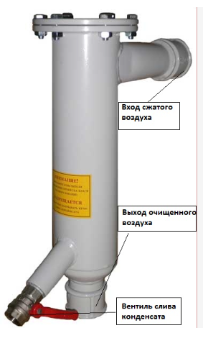

Конструкция ВЦ-80

Технические характеристики ВЦ-80
