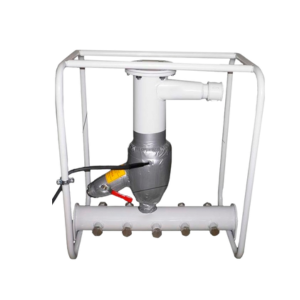

Инерционный очиститель сжатого воздуха ВЦ-80H24Р

Инерционный очиститель сжатого воздуха предназначен для очистки воздушного потока от влаги, масла и механических частиц.

Основная цель устройства — защита пневматического оборудования от преждевременного износа и отказов, что обеспечивает стабильную и надежную работу системы и продлевает срок службы инструментов.

Комплект поставки

• Очиститель сжатого воздуха с электронагревателем на раме — 1 шт.
• Муфта 1 1/2" — 1 шт.
• Контргайка 1 1/2" — 1 шт.
• Вентиль 1 1/2" — 1 шт.

Инструкция по эксплуатации

• Очиститель рекомендуется устанавливать на участке пневмотрассы, где сжатый воздух уже достаточно охлаждён, а далее по трассе до потребителя не охлаждается.
• Оптимальное место монтажа — непосредственно перед потребителем, что позволяет полностью удалить водомасляный конденсат.
• Рабочее положение устройства — вертикальное.
• Подключение к пневмосети осуществляется через резьбовое соединение 1 1/2". При использовании трубы меньшего диаметра применяется переходник с углом раскрытия не более 12°.
• Перед установкой очиститель необходимо продуть чистым воздухом.
• Удаление конденсата производится при приоткрытом вентиле слива конденсата.
• При снижении эффективности работы очистителя следует снять верхнюю крышку и удалить задержанные крупные частицы.
• Выход сжатого воздуха осуществляется через 10 штуцеров с резьбой 3/4".

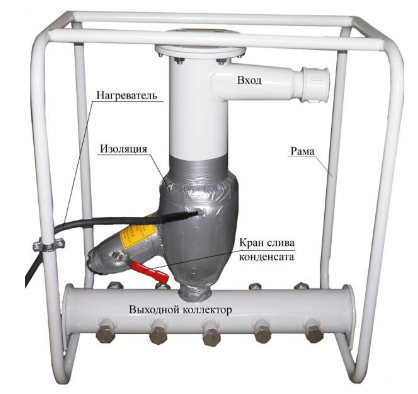

Конструкция ВЦ-80H24Р

Технические характеристики ВЦ-80H24Р
