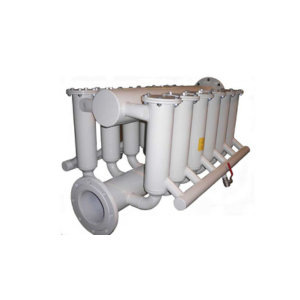

Инерционный очиститель сжатого воздуха ВЦ-960

Блок очистителей сжатого воздуха ВЦ-960 предназначен для очистки сжатого воздуха, поступающего на пневмооборудование, от влаги, масляного конденсата и механических частиц.

Использование блока обеспечивает надежную защиту пневматических систем, продлевает срок службы оборудования и поддерживает стабильную работу пневмосети при высоких расходах воздуха.

Состав и конструкция

Блок ВЦ-960 состоит из двенадцати параллельно соединённых модулей ВЦ-80 с расходом воздуха 8 м³/мин каждый. Модули объединены общими входным и выходным коллекторами, что обеспечивает равномерное распределение потока и эффективную очистку сжатого воздуха.

Инструкция по эксплуатации

• Блок устанавливается на участке пневмотрассы, где сжатый воздух уже охлажден, и далее по трассе до потребителя не охлаждается. Такая установка позволяет полностью удалить водомасляный конденсат без повторного образования.
• При монтаже необходимо обеспечить строго вертикальное положение модулей.
• Слив конденсата осуществляется через постоянно приоткрытый вентиль. Для прочистки рекомендуется периодически кратковременно (1-2 секунды) полностью открывать вентиль, чтобы удалить механические частицы.
• При нарушении нормальной работы блока необходимо предварительно стравить воздух, снять крышки модулей, осмотреть внутренние полости на предмет крупных частиц (окалина и т.п.), удалить их и установить крышки на место.
• Подключение к пневмосети осуществляется через фланцы Ду-200 по ГОСТ 12820-80.

Технические характеристики ВЦ-960
