Фильтр патронный типа ФЭП 445х335х660-05-02

Фильтр воздушный патронный цилиндрический типа ФЭП-445×355×660-05-02 и вкладыш-предфильтр ФМ-ФЭП М5 1170×660×20-Х1 представляют собой современное решение для патронных (картриджных) систем очистки воздуха. Данные изделия разработаны специально для использования в составе воздухоочистительных установок (ВОУ) и компрессорных воздухоочистительных установок (КВОУ), обеспечивая эффективное удаление пылевых загрязнений из входящего воздушного потока, что критически важно для стабильной работы газотурбинных и компрессорных установок.

Применение данных фильтров в системах воздухоподготовки энергетического и промышленного оборудования гарантирует соблюдение повышенных требований к чистоте воздуха, поступающего в двигатели и компрессоры. Важной особенностью является полная взаимозаменяемость с фильтром P 19 0848 и вкладышем P 19 0844 производства Donaldson. Это позволяет использовать изделия в существующих системах без необходимости доработки посадочных мест или внесения изменений в конструкцию оборудования.

Климатическое исполнение и устойчивость к условиям эксплуатации

Патронный фильтр ФЭП и вкладыш-предфильтр производятся в климатическом исполнении УХЛ2 согласно ГОСТ 15150. Данный класс исполнения допускает эксплуатацию изделий в широком диапазоне климатических условий при размещении в составе стационарных воздухоочистительных систем, гарантируя сохранение рабочих характеристик независимо от сезонных колебаний температуры и влажности.

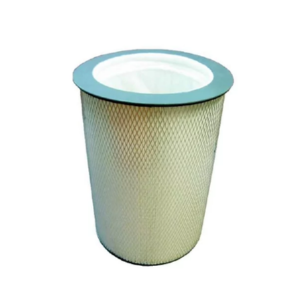

Конструктивные особенности патронного фильтра ФЭП

Фильтр ФЭП выполнен в цилиндрической форме и оснащен миниплиссированным фильтрующим материалом с покрытием из микроволокон. Такая конструкция позволяет достичь максимальной площади фильтрации при сохранении компактных габаритов. Инженерное решение обеспечивает стабильные аэродинамические характеристики на протяжении всего срока службы, что способствует поддержанию производительности оборудования без потери мощности.

Технические характеристики фильтра ФЭП-445×355×660-05-02

Фильтр спроектирован для работы в составе высокопроизводительных воздухоочистительных установок газотурбинных и компрессорных агрегатов. Благодаря оптимизированной геометрии и современным материалам он справляется с высокими нагрузками по запыленности, обеспечивая надежную защиту дорогостоящего оборудования.

• наружный диаметр по фланцу — 476 мм;
• наружный посадочный диаметр — 445 мм;
• внутренний диаметр — 355 мм;
• длина фильтра — 660 мм;
• площадь фильтрующей поверхности — 21 м²;
• номинальная производительность — 3400 м³/ч;
• начальное аэродинамическое сопротивление — 158 Па;
• рекомендуемое конечное сопротивление — 450 Па;
• класс фильтрации — F8 по ГОСТ Р ЕН 779-2014.

Уплотнение и герметичность системы

Для исключения подсоса неочищенного воздуха фильтр оснащается уплотнительным кольцом. В зависимости от модификации применяется самоклеящаяся лента либо бесшовная лента из вспененного полиуретана, нанесенная методом адгезии. Такое решение гарантирует полную герметизацию соединения, повышая общую эффективность работы системы фильтрации и предотвращая попадание загрязнений в тракт воздухозабора.

Вкладыш-предфильтр ФМ-ФЭП М5

Вкладыш-предфильтр ФМ-ФЭП М5 выполняет функцию первой ступени очистки, улавливая крупные частицы пыли и защищая основной патронный фильтр от преждевременного засорения. Применение предфильтра значительно увеличивает ресурс дорогостоящего фильтра ФЭП и позволяет сократить эксплуатационные затраты за счет увеличения межсервисных интервалов.

Технические характеристики вкладыша-предфильтра

Предфильтр изготовлен из синтетического фильтрующего материала с прогрессивной структурой волокна. Такая структура обеспечивает высокую пылеемкость и эффективное улавливание загрязнений на начальном этапе очистки воздуха.

• габаритные размеры — 1170×660 мм;
• толщина фильтрующего материала — 20 мм;
• площадь фильтрующей поверхности — не менее 0,8 м²;
• класс предварительной фильтрации — M5.

Преимущества применения системы фильтрации ФЭП

Совместное использование патронного фильтра ФЭП и вкладыша-предфильтра ФМ-ФЭП М5 создает эффективный барьер для пылевых загрязнений. Данная система обеспечивает высокую степень очистки воздуха, надежную защиту газотурбинного и компрессорного оборудования, а также способствует увеличению межсервисных интервалов. Внедрение данных изделий в состав КВОУ позволяет снизить затраты на техническое обслуживание и повысить надежность работы энергетических установок.
