Фильтр MFE

Назначение

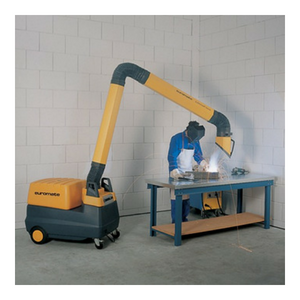

Передвижной электростатический фильтровентиляционный агрегат MFE со встроенным вентилятором предназначен для удаления с помощью гибкого вытяжного устройства или вытяжного шланга и дальнейшей фильтрации сварочных аэрозолей.

Агрегат оборудован алюминиевым искрогасителем и промышленным электростатическим фильтром, состоящим из двух отдельных ячеек: ионизационной и осадительной.

Агрегат в высшей степени подходит для удаления сварочных дымов, возникающих при работе с замасленными металлами. Открытая структура фильтра гарантирует прохождение постоянного объема воздуха. Ячейки агрегата легко очищаются щелочным раствором, отсутствует необходимость их замены. При проведении регламентного обслуживания ячейки могут быть быстро и легко вынуты из агрегата. Благодаря четырем колесам (два из которых могут вращаться на 360 градусов), агрегат чрезвычайно удобен для работы в относительно небольших помещениях у источника выделения загрязнений.

Вытяжное устройство заказывается отдельно.

Функционирование

Принцип действия электростатических фильтровоснован на заряде аэрозольных частиц и последующем их осаждении под действием электростатического поля.

Воздушно-пылевый поток улавливается и засасывается в фильтр гибким вытяжным устройством, расположенным сверху корпуса электростатического фильтра. Крупные частицы осаждаются на фильтре предварительной очистки (механическим способом).

Далее при прохождении ионизационной кассеты частицы заряжаются в электростатическом поле коронного разряда проволочных электродов под действием напряжения 12000 В. Затем частицы оседают на электродах осадительной кассеты, выполненных в виде пластин, под воздействием электростатического поля между заземленными электродами (имеющими нулевой потенциал) и электродами, находящимися под потенциалом 6000 В.

Возможные остающиеся газы могут поглощаться фильтром из активированного угля, расположенным за осадительной кассетой, затем чистый свежий воздух подается в помещение.

Фильтр из активированного угля в комплект поставки не входит, заказывается дополнительно.

Конструкция

Корпус агрегата изготавливается из полипропилена.

Непосредственно в корпусе фильтра раполагаются фильтрующие кассеты промышленного типа и вентилятор. Сверху корпуса фильтра при помощи поворотной муфты крепится вытяжное устройство, позволяющее подводить к фильтру загрязненный воздух, удаляемый из рабочей зоны радиусом до 4 м.

Фильтр снабжен надежными колесами и ручкой для его перемещения.

Управление работой фильтра происходит через пульт управления, расположенный под ручкой для перемещения

Технические характеристики

Примечание

• Эффективность очистки фильтра > 98%.
• Уровень шума не более 70 Дб.
• Напряжение питания 1/3 фазы 220/380 В, частота сети 50 Гц.
• Потребляемая мощность фильтром макс. 35/40 Вт (без учета вентилятора).
• Габариты фильтра ДхШхВ 810х1210х900 мм (с учетом шасси, без выт. устройства).
