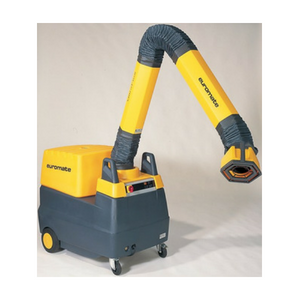

Фильтр MFS
Назначение
Кассетный фильтровентиляционный агрегат предназначен для постоянной очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,3 микрона.
Агрегат может применяться для уборки помещений в качестве промышленного пылесоса.
Фильтровентиляционный агрегат эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +70 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.
Функционирование
Поступающий поток загрязненного воздуха распределяется защитным щитком - искрогасителем, который одновременно предохраняет фильтрующую кассету от попадания на ее поверхность искр и крупных частиц загрязнения.
Далее воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,3 микрона.
В результате очищенный воздух выбрасывается наружу сверху корпуса агрегата.
Очистка фильтрующей кассеты происходит путем подачи короткого импульса сжатого воздуха через электромагнитный клапан в её внутреннюю полость. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.
Управление работой агрегата происходит через встроенный пульт управления.
Конструкция
Корпус агрегата изготавливается из ударопрочного пластика.
Сверху корпуса агрегата крепится вытяжное устройство, позволяющее подводить к нему загрязненный воздух. Снизу корпуса фильтра располагается пылесборник.
Агрегат снабжен надежными колесами и ручкой для его перемещения.
Агрегат поставляется в частично собранном виде, включая шасси и электрический кабель (L=5м) с вилкой. Возможен встроенный компрессор сжатого воздуха
Технические характеристики
| Модель |
Мощность вентилятора (кВт) |
Макс. расход воздуха, (куб.м/ч) |
Активная фильтрующая поверхность, (кв.м) |
Вес, (кг) |
|---|---|---|---|---|
| MFS | 0,75 | 1250 | 30 | 120/130 |
Примечание
- Указан вес MFS/MFS-C.
- Эффективность очистки фильтра > 99%.
- Уровень шума не более 70 Дб.
- Напряжение питания электромагнитного клапана системы самоочистки 24 В.
- Макс. значение давления сжатого воздуха 5 Атм.
- Расход сжатого воздуха 60 л свободного воздуха на импульс (12 л сжатого воздуха).
- Напряжение питания 1/3 фаза 220/380 В, частота сети 50 Гц.
- Габариты фильтра ДхШхВ 810х1210х1020 мм (с учетом шасси, без выт. устройства).
