Фильтр PHV

Назначение

Портативный кассетный фильтровентиляционный агрегат предназначен для периодической очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,3 микрона.

Применение агрегата идеально при создании протяженных непрерывных сварочных швов и ведении сварочных работ на достаточно большой площади в случаях, когда применение традиционных систем местной вытяжной вентиляции малоэффективно.

Агрегат может также применяться для уборки помещений и удаления пыли от режущего, заточного, шлифовального и т.п. инструмента.

Фильтровентиляционный агрегат эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +70 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Функционирование

Поступающий поток загрязненного воздуха проходит через префильтр, который предохраняет фильтрующую кассету от попадания на ее поверхность искр и задерживает частицы размером до 50 микрон.

Далее воздушный поток равномерно проходит сквозь поверхность кассеты со встроенным префильтром, которая задерживает частицы загрязненного воздуха размером до 0,3 микрона и потом через «HEPA» фильтр, который позволяет увеличить степень улавливания частиц размером до 0,3 микрон до 99,97%.

Затем воздушный поток может быть пропущен через угольный фильтр, в котором отделяются запахи и газы. Фильтр из активированного угля улавливает практически все токсичные примеси воздуха с молекулярной массой более 40 атомных единиц и рекомендуется к установке при работе фильтра по рециркуляционной схеме.

В результате очищенный воздух выводится наружу.

Управление работой агрегата происходит через встроенный пульт управления.

Встроенная система сигнализации агрегата сообщит о возникшей неисправности или необходимости очистки фильтра и автоматически отключит его для проведения профилактических работ. Агрегаты с такой системой более удобны в эксплуатации, особенно при интенсивном использовании. Модель для заказа «PHV-I».

Конструкция

Корпус агрегата изготавливается из ударопрочного пластика.

Спереди корпуса агрегата расположен входной патрубок (D=45мм) для подвода загрязненного воздуха. Конструкция агрегата предусматривает также установку выходного патрубка (D=45мм) для отвода очищенного воздуха за пределы помещения.

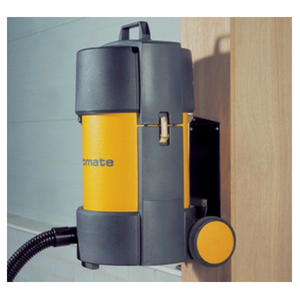

При помощи монтажного кронштейна возможно подвесное крепление агрегата.

Агрегат поставляется в собранном виде и готовый к работе (с сигнализацией или без определяется при заказе), включая вытяжной шланг L=2,5м, D=45мм

Технические характеристики

Примечание

• Указан расход воздуха без учета сети.
• Эффективность очистки фильтра > 99%.
• Уровень шума не более 70 Дб.
• Напряжение питания 1 фаза 220 В, частота сети 50 Гц.
• Габариты фильтра ДхШхВ 360х420х730 мм.
