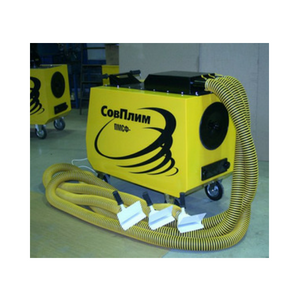

Передвижной фильтр ПМСФ-3/SP

Назначение

Кассетный фильтровентиляционный агрегат предназначен для обслуживания до трех рабочих мест и очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.

Применение агрегата идеально при выполнении сварочных работ в труднодоступных местах и замкнутых объемах, на временных рабочих участках или больших площадях - в случаях, когда применение традиционных систем местной вытяжной вентиляции малоэффективно.

Фильтровентиляционный агрегат может также применяться для удаления пыли от режущего, заточного, шлифовального и т.п. инструмента.

Агрегат эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +70 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Функционирование

Улавливание и удаление сварочного дыма производится вытяжным рукавом с воздухоприемной насадкой (базовая конфигурация).

Поступающий поток загрязненного воздуха пропускается сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,1 микрона.

В результате очищенный воздух выбрасывается наружу.

Очистка фильтрующей кассеты происходит путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора.

В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.

Управление работой агрегата происходит через встроенный пульт управления.

Конструкция

Корпус агрегата изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Сверху корпуса агрегата расположен воздухоприемник с тремя патрубками (D=74мм каждый) для подключения вытяжных рукавов. Снизу корпуса фильтра располагается пылесборник.

Конструкция агрегата позволяет трансформировать его в однопостовой мобильный фильтр - для чего воздухоприемник заменяется на узел подключения вытяжного рукава диаметром 160 мм.

Агрегат снабжен надежными колесами и ручкой для его перемещения.

Агрегат поставляется с выбранной кассетой в собранном виде, включая шасси и электрический кабель (L=5м) с вилкой.

Технические характеристики

Примечание

• Уровень шума не более 70 Дб.
• Эффективность очистки фильтра по сварочному аэрозолю > 96%.
• Напряжение питания 1 фаза 220 В, частота сети 50 Гц.
• Напряжение питания электромагнитного клапана системы самоочистки 24 В.
• Макс. значение давления сжатого воздуха 5 Атм.
• Расход сжатого воздуха 200 л/мин свободного воздуха.
• Габариты фильтра ДхШхВ 650х1300х1100 мм (с учетом шасси).
